مبدل حرارتی صفحه‌ای چیست؟ طرز کار، انواع و انتخاب
مبدل صفحه‌ای حرارت را از یک مدار به مدار دیگر منتقل می‌کند، بدون اینکه دو آب مخلوط شوند. طرز کار، مزایا و روش انتخاب آن را بخوانید.

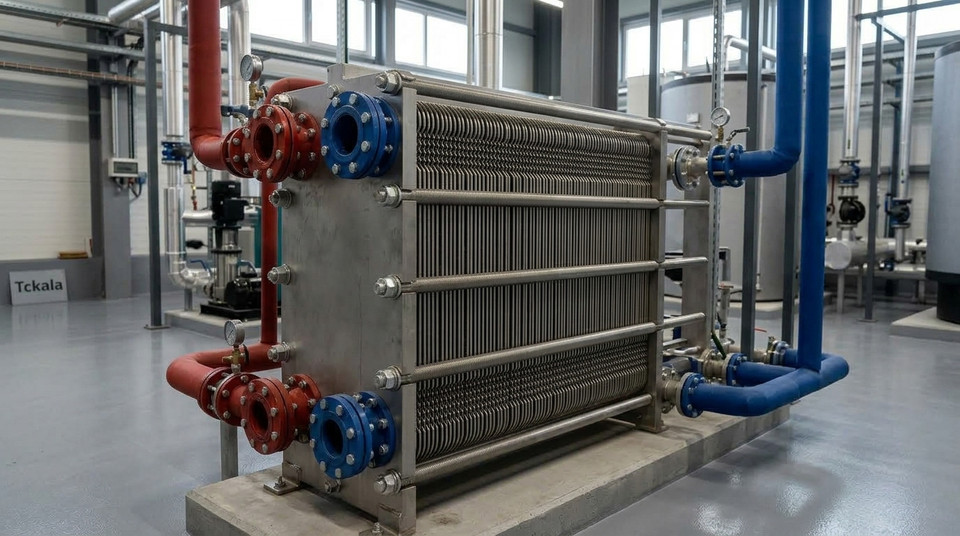

مبدل حرارتی صفحه‌ای (پلیت اگزچنجر) وسیله‌ای است که گرما را از یک آب یا سیال به سیال دیگر می‌دهد، بدون اینکه این دو با هم مخلوط شوند. در موتورخانه‌ها بیشتر برای گرم کردن آب استخر، تولید آب گرم مصرفی و جدا کردن مدار دیگ از مدار ساختمان استفاده می‌شود.
مبدل صفحه‌ای چطور کار می‌کند؟
مجموعه‌ای از صفحات فلزی موج‌دار کنار هم قرار گرفته‌اند. آب گرم از یک مجموعه کانال‌ها و آب سرد از کانال‌های مجاور عبور می‌کند و فقط صفحه‌ی نازک بین آنها قرار دارد. حرارت از سمت داغ به سمت سرد منتقل می‌شود. چون سطح تماس بسیار زیاد است، حتی مبدل کوچک هم گرمای زیادی جابه‌جا می‌کند. معمولاً دو سیال خلاف جهت هم جریان دارند تا بازدهی بالاتر برود.
اجزای اصلی
- صفحات انتقال حرارت: معمولاً از استیل ضدزنگ یا تیتانیوم.
- واشرها (گسکت): مسیر هر سیال را جدا و آب‌بندی می‌کنند.
- فریم و میله‌های فشاری: صفحات را به هم می‌فشارند.
- نازل‌های ورودی و خروجی: محل اتصال لوله‌ها.
مزایا و معایب
مزایا: بازده بالا، اندازه‌ی کوچک نسبت به ظرفیت، امکان افزودن صفحه برای افزایش ظرفیت و باز کردن برای شست‌وشو.
معایب: واشرها محدودیت دما و فشار دارند و با گذشت زمان باید عوض شوند. سیال کثیف یا آب با رسوب زیاد کانال‌ها را می‌گیرد. در نوع واشردار هم ممکن است در طول زمان نشتی از اطراف پیدا شود.
تفاوت با مبدل پوسته و لوله
مبدل پوسته و لوله برای فشار و دمای خیلی بالا و سیالات کثیف مناسب‌تر است، اما حجیم‌تر و گران‌تر است و بازدهی آن کمتر است. در موتورخانه‌ی ساختمان و استخر، معمولاً مبدل صفحه‌ای انتخاب بهتری است.
کدام نوع را انتخاب کنیم؟
- واشردار: قابل باز کردن، شست‌وشو و افزایش ظرفیت؛ رایج‌ترین نوع در موتورخانه.
- لحیم‌شده (بریزینگ): کوچک و ارزان، ولی باز نمی‌شود؛ مناسب پکیج‌ها و ظرفیت‌های کوچک.
- جوشی: برای دما و فشار بالا و سیالات خاص.
مثال: مبدل برای گرمایش استخر
برای گرم کردن یک استخر ۶۰ متر مکعبی، حدود ۷۰ کیلووات انرژی لازم است تا دمای آب در یک ساعت یک درجه بالا برود. اگر بخواهید دما را ظرف ۲۴ ساعت ۶ درجه بالا ببرید: ۷۰ × ۶ ÷ ۲۴ ≈ ۱۷٫۵ کیلووات. این عدد تلفات سطح آب را حساب نمی‌کند و ظرفیت واقعی مبدل با ضریب اطمینان انتخاب می‌شود.
نکته مهم: آب استخر کلر و نمک دارد. صفحات استیل معمولی در آن خورده می‌شوند، پس برای سمت استخر از صفحات تیتانیوم استفاده کنید.
برای خرید به چه اطلاعاتی نیاز دارید؟
- ظرفیت حرارتی موردنیاز (کیلووات)
- دمای ورودی و خروجی هر دو سمت
- دبی و افت فشار مجاز
- نوع سیال (آب ساده، آب استخر، ضدیخ) و جنس مناسب صفحات
