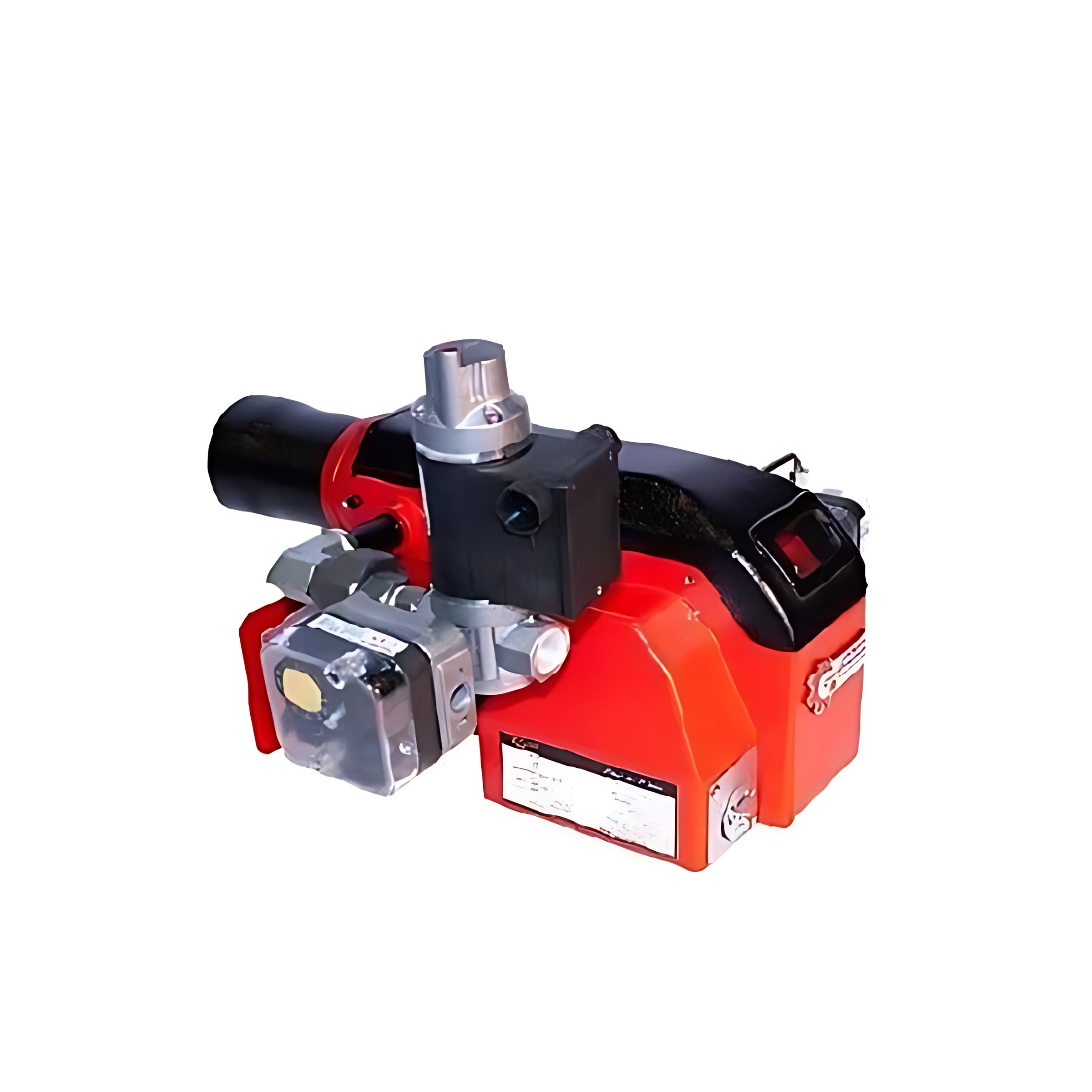

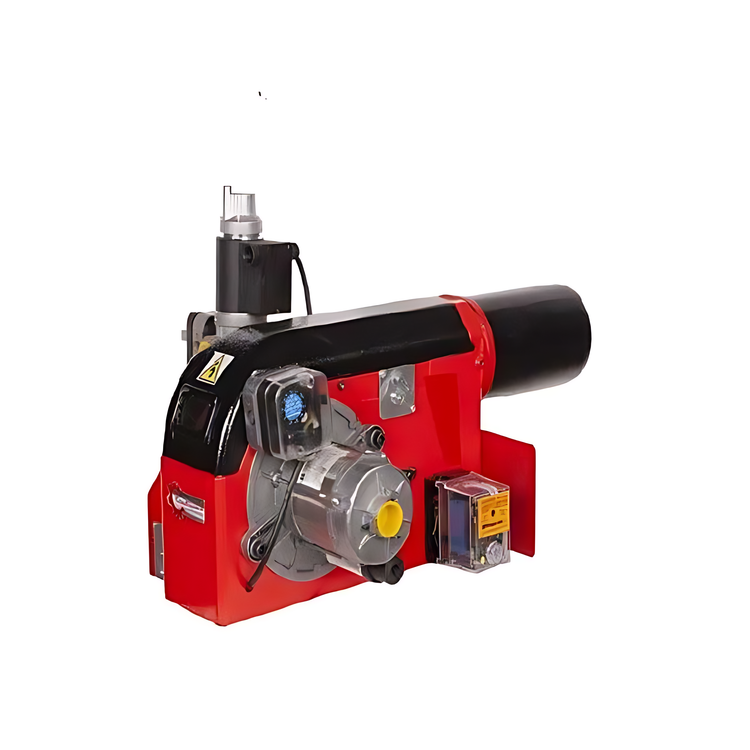

مشعل گازی شوفاژکار مدل CKI-G85

محتویات کارتن بسته‌بندی:

۱- مشعل شوفاژکار مدل CKI-G85
۲- فلانچ چدنی با پیچ مغزی
۳- واشر نسوز
۴- دفترچه راهنما

نکات اولیه:

• قبل از نصب مشعل، دستورالعمل نصب را بطور کامل مطالعه فرمایید.

• قبل از اقدام به خرید از انطباق مشعل با دیگ یا کوره مورد نظر اطمینان حاصل فرمایید.

• قبل از نصب مشعل از مناسب بودن دودکش از نظر قطر و ارتفاع و تمیز بودن دیگ و دودکش اطمینان حاصل فرمایید. روش محاسبه قطر و ارتفاع دودکش در کاتالوگ‌های دیگ تشریح شده است.

• هر مشعل باید دودکش مستقل داشته باشد و روی انتهای دودکش در پشت بام بایستی کلاهک H نصب گردد.

• محل نصب مشعل نبایستی در محیط زندگی انسان‌ها بوده و با آن ارتباط داشته باشد. همچنین بایستی دریچه یا راهکاری همواره باز موجود باشد که هوای تازه برای مصرف مشعل به اندازه کافی تأمین شود.

• لوله‌کشی گاز مشعل بایستی مطابق مقررات ملی انجام شده باشد و قبل از مشعل بایستی به‌ترتیب شیر ربع‌گرد دستی، فیلتر گاز، گاورنر تثبیت‌کننده فشار گاز و گیج فشار ۰–۵۰ میلی‌بار نصب شود.

• بین فلانچ مشعل و دیگ حتماً بایستی واشر نسوز قرار بگیرد.

• در مسیر فاز مشعل بایستی به‌ترتیب کلید مینیاتوری ۶ آمپر، ترموستات تنظیم دما، کنترلر الکترونیکی و ترموستات حدی (که هر دو به‌همراه مشعل و دیگ گرفته باشند) نصب شوند.

• نصب سیم ارت الزامی است و در صورت عدم اتصال سیم ارت به مقاومت کم، احتمال ریست کردن مشعل وجود دارد.

• فاز و نول شبکه بایستی به فاز و نول مشعل متصل شود و در صورت اتصال برعکس، مشعل چند ثانیه بعد از تشکیل شعله ریست خواهد نمود.

• قبل از هرگونه تعمیرات بایستی شیر اصلی گاز و کلید برق تغذیه مشعل قطع گردد. مشعل دارای قطعات گردنده بوده و با وصل بودن برق امکان آسیب‌دیدگی غیرمترقبه را دارد.

• دیگ و مشعل بایستی هر دو به‌صورت تراز نصب شوند.

• نصب مشعل در فضای باز و در معرض باد و باران و نور خورشید ممنوع است.

• از قرار دادن هرگونه مواد قابل اشتعال در محیط موتورخانه جداً خودداری کنید.

• هنگام استشمام بوی گاز در موتورخانه سریعاً شیر اصلی گاز را ببندید و در و پنجره‌های موتورخانه را باز نموده و از روشن و خاموش کردن هر نوع کلید برق و وسیله برقی و تلفن موبایل خودداری کنید.

• موتورخانه بایستی مجهز به کپسول اطفاء حریق خشک و قابل دسترس باشد.

• نصب، راه‌اندازی، تنظیم و تعمیر مشعل بایستی صرفاً توسط اشخاص متخصص صورت پذیرد.

• این دستورالعمل بایستی در محل موتورخانه نگهداری گردد.

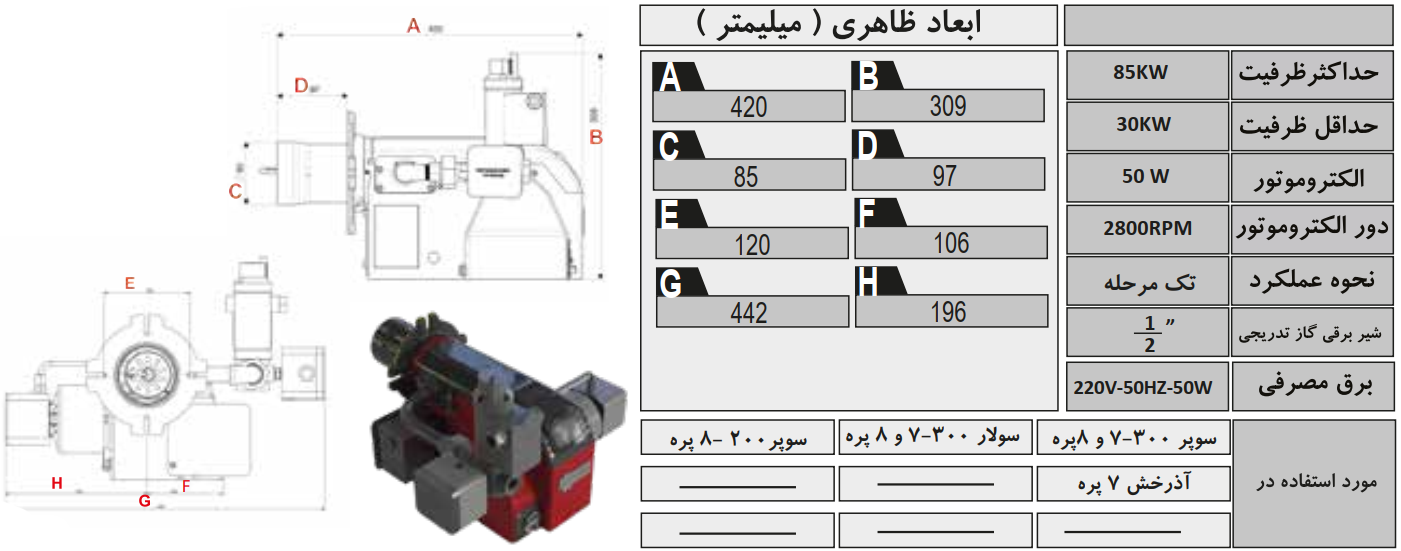

مشخصات فنی مشعل G85 شوفاژکار

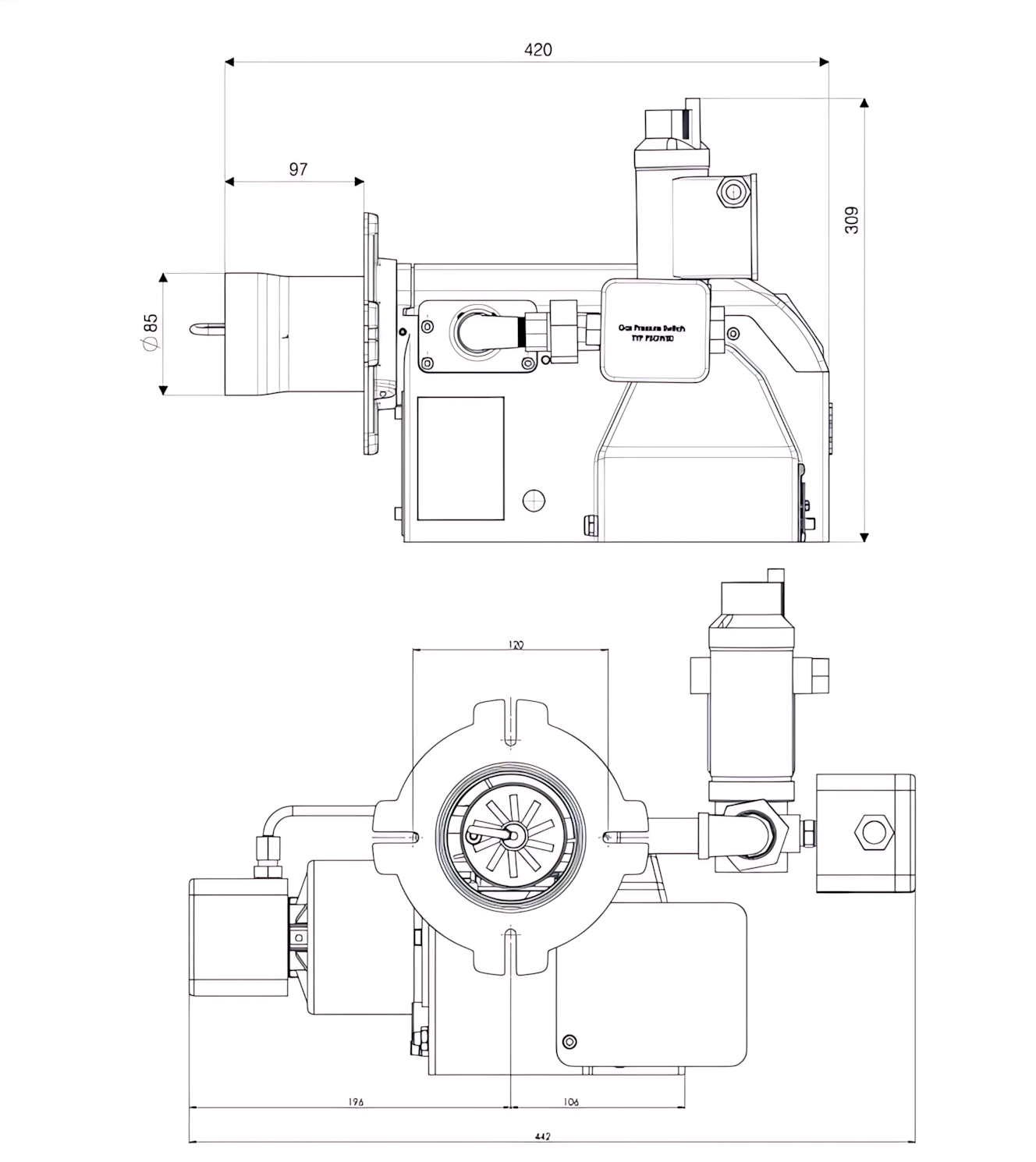

ابعاد مشعل

سرویس دوره‌ای مشعل:

هر سال یا هر ۳۰۰۰ ساعت کارکرد بایستی کنترل‌های ذیل روی مشعل صورت پذیرد:

• کنترل نشت گاز

• کنترل فشار ورودی گاز به مشعل

• کنترل محکم بودن ترمینال‌های الکتریکی و سیم‌ها

• کنترل تمیز بودن الکترودها و شعله‌پخش‌کن

• کنترل تمیز بودن پروانه از گرد و غبار که باعث نابالانسی آن می‌شود.

• کنترل تمیز بودن فیلتر گاز و تعویض آن در شرایطی که افت فشار بیش از ۱۰ میلی‌بار ایجاد کند.

• شرکت مشعل‌سازان، تعویض قطعات مشعل را توصیه می‌کند که با توجه به فوق ایمنی بودن مشعل، قطعات شیر گاز، الکترودهای یون و جرقه و فن، شیر ویچ‌های گاز و هوا هر ده سال یا ۱۰۰٬۰۰۰ استارت تعویض شوند.

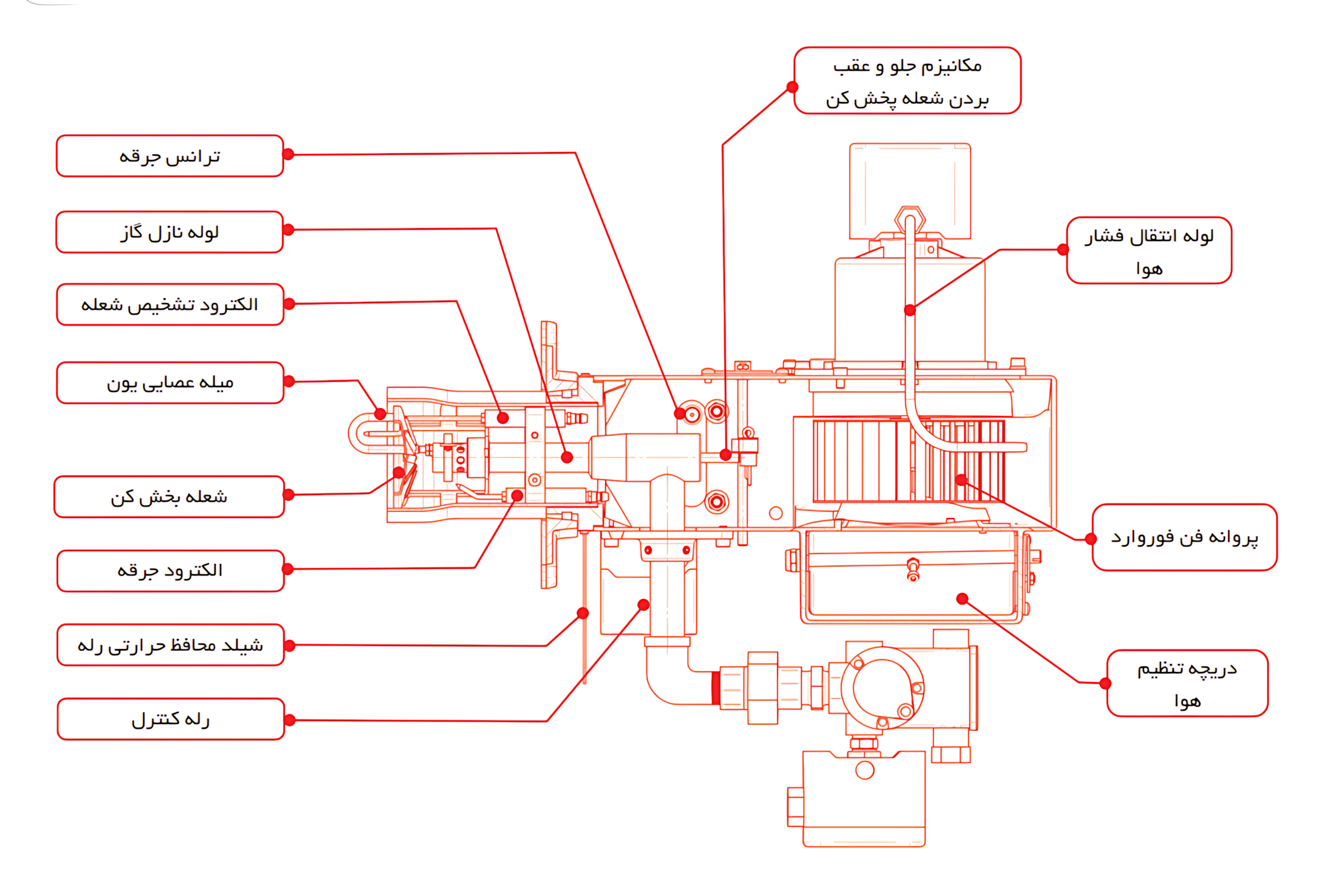

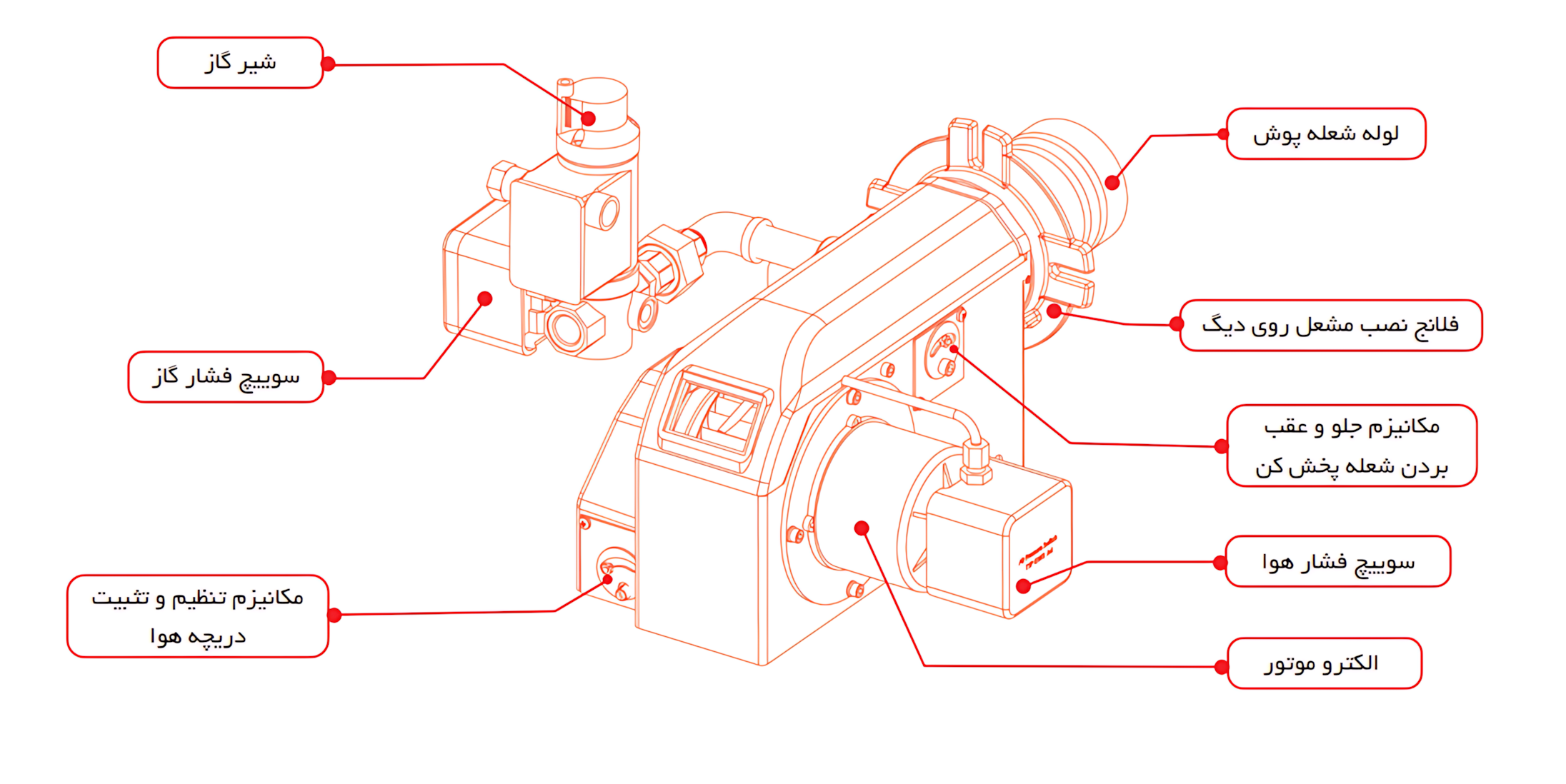

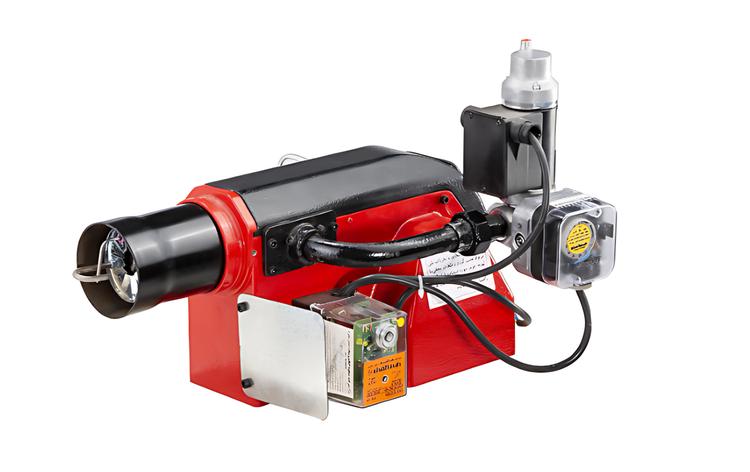

معرفی اجزا مشعل
