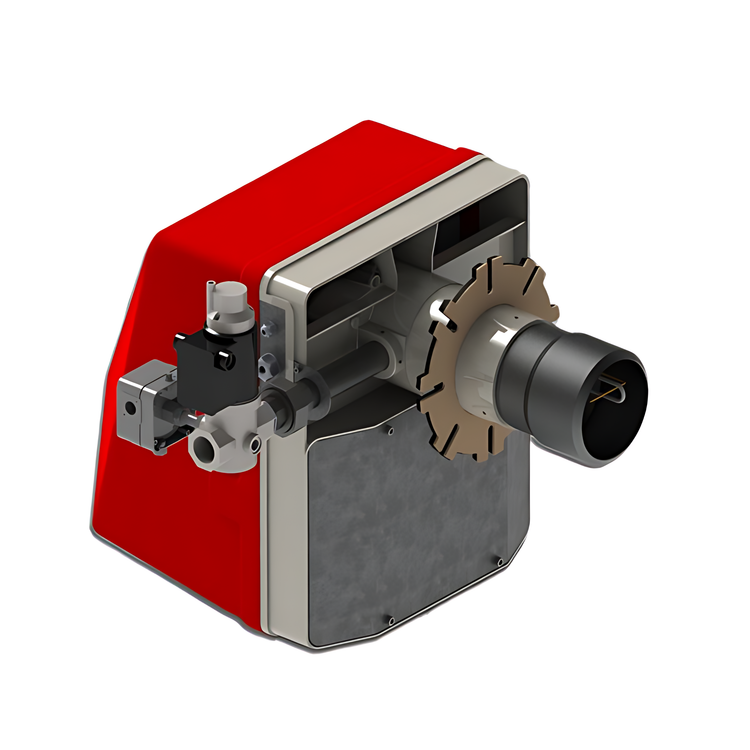

مشعل گازسوز شوفاژکار مدل CKI-G350/c2s

 راهنمای انتخاب و خرید مشعل گازی شوفاژکار مدل CKI-G350c2s

مشعل گازی شوفاژکار مدل CKI-G350c2s تجهیزی است که با ترکیب سوخت و هوا و احتراق شعله ورسازی این مخلوط، انرژی سوخت فسیلی را به انرژی گرمایی تبدیل می نماید. شرکت شوفاژكار یکی از شناخته شده ترین برندهای فعال در تولید و عرضه تجهیزات گرمایشی در صنايع كشور و صادرات به کشور های مختلف می‌باشد.

در سال‌هاي اخیر ديگ‌هاي چدني شوفاژ به تنهايي عرضه مي‌شدند كه خريداران براي مجهز كردن ديگ‌هاي خود براي بهره برداري از آن‌ها مشعلي به صورت جداگانه تهيه مي‌نمودند. اما انتخاب دو محصول وابسته به هم به صورت غيركارشناسي منجر به خرابي ديگ، مشعل و يا هر دو مي‌گرديد.

شركت صنعتي شوفاژكار جهت رفع اين مشكل اقدام به انتخاب استاندارد ديگ به همراه مشعل و عرضه همزمان دو محصول نمود. فوايد انتخاب استاندارد ديگ و مشعل  شوفاژ کار  شامل كاهش آلاينده‌هاي ناشي از احتراق، افزايش راندمان حرارتي و كاهش مصرف انرژي مي‌باشد.

ویژگی های مشعل گازی شوفاژکار مدل CKI-G350c2s

• هنگام انتخاب مشعل گازی شوفاژکار مدل CKI-G350c2s، به قطر لوله شعله پوش آن جهت امکان ورود لوله در دیگ و نصب مشعل کاملا توجه فرمائید.
• بطور کلی هنگام استفاده از مشعل گازی شوفاژکار مدل CKI-G350c2s، علاوه بر لزوم توجه به نوع سوخت مشعل، لازم است به دلایل مختلف ظرفیت مشعل حدود 20% بیشتر از ظرفیت دیگ یا محفظه احتراق هیتر در نظر گرفته شود.
• چنانچه فشار خط گاز تامین سوخت مشعل 2 پوند باشد، استفاده از بالانسر (Balancer) جهت تنظیم و بالانس تغییرات اندک فشار گاز تغذیه مشعل گازی با سایز و دبی موردنیاز گاز مشعل، در ابتدای خط گاز ضروری است. همچنین در صورتیکه فشار گاز تغذیه مشعل بالاتر از 2 پوند (15 یا 30 تا حداکثر 60 پوند) باشد، نصب رگولاتور گاز با سایز، فشار کار و دبی گاز مناسب نیز در ابتدای خط گاز مشعل ضروری است.
• نصب فیلتر گاز با سایز و فشار کار مناسب بعد از شیر ربع گرد گاز و قبل از رگولاتور گاز و شیرهای برقی ضربه ای یا تدریجی گاز مشعل، از اولین تجهیزات موردنیاز خط گاز در مشعل های گازسوز می باشد.
• دارای بدنه‌ای یکپارچه
• نحوه‌ی احتراق دو مرحله‌ای می‌باشد.
• بدون تابلو برق
• دارای رل کنترل، دمپر هوا دستی، شیر برقی، پرشر هوا و گاز
• دارای سیستم پایش شعله از نوع میله یونیزاسیون
• مشعل گازی فوق مناسب دیگ‌های شوفاژکار مدل سوپر 200- 8 و سولار400- 7 پره می‌باشد.

عملکرد مشعل گازی شوفاژکار

• دبی هوای ورودی توسط دمپر هوایی که در بدنه مشعل نصب شده است، براساس ظرفیت آن بصورت دستی کنترل می شود.
• مشعل های گازی از نظر عملکرد به انواع دمنده دار یا فن دار و نیز انواع بدون فن (بدون صدا) تقسیم می شوند که مشعل های بکار رفته در پکیج های آپارتمانی از نوع مشعل گازی بدون دمنده و بی صدا می باشند.
• مشعل گازسوز برای احتراق گاز طبیعی طراحی شده‌ است و گاز لازم برای احتراق در این مشعل‌ها، پس از عبور از فیلتر گاز توسط شیر برقی کنترل شده و هوای لازم برای احتراق آنها نیز توسط یک دمنده که بر روی محور موتور نصب شده است، تأمین می‌گردد.
• جریان گاز از یک فیلتر عبور کرده، با هوای احتراق مخلوط شده و آماده احتراق می‌گردد. اگر فشار هوای احتراق از حدی کمتر شده و یا فشار گاز از مقدار مورد نظر بیشتر یا کمتر شود، این موضوع توسط سنسورهای فشارِ تعبیه‌شده حس گردیده و مشعل به وسیله پرشر سوئیچ های هوا و گاز از طریق فرمان رله، خاموش می‌شود.

اهمیت تنظیم سوخت و هوای مشعل گازی شوفاژکار

احتراق‌ کامل سوخت حاصل تنظیم دقیق نسبت سوخت و هوا است. هرچه این نسبت با دقت بیشتری تنظیم شود راندمان احتراق بالاتر رفته و در نتیجه به سوخت کمتری احتیاج است. در مشعل‌های کوچک تنظیم هوای موردنیاز احتراق مشعل توسط دمپر دستی انجام می شود ولی در مشعل های بزرگ این تنظیم به کمک دمپر اتوماتیک هوای مورد نیاز احتراق تامین می‌شود. البته با توجه به آنکه دمای هوای دیگ موتور‌خانه و رطوبت آن در طول سال متغیر است ، در مشعل های بزرگ ، باید در هر فصل دمپر‌ هوا مورد تنظیم مجدد قرار گیرند. امروزه مشعل‌های مدرن مجهز به یک سیستم کنترل هوشمند PLC هستند که به صورت اتوماتیک نسبت بین سوخت و هوا را در تمام طول شبانه روز و تمام فصول سال تنظیم می‌نمایند.

اجزای سازنده مشعل شوفاژکار

• پرشر سوئیچ گاز:برای کنترل کارکرد گاز استفاده می شود.
• پرشر سوئیچ هوا :برای کنترل جریان هوای لازم برای احتراق استفاده می شود.
• رله کنترل : این قسمت وظیفه کنترل کار مشعل را به عهده دارد به این صورت که با نظارت بر مشعل های مرحله ای ، پیلوت دار و با هماهنگ کردن مراحل مختلف تا به وجود آمدن شعله اصلی در صورت بروز هر گونه مشکل اخطار می دهد.
• دمپر تنظیم هوا: برای تنظیم هوای ورودی برای به وجود آمدن احتراق
• ترانسفورماتور جرقه: وظیفه این قسمت به وجود آوردن جرقه در مشعل شوفاژکار و در نتیجه به وجود آمدن احتراق می باشد.

گارانتی مشعل گازی شوفاژکار مدل CKI-G350c2s

• مشعل گازی شوفاژکار مدل CKI-G350c2s دارای 12ماه   گارانتی شرکت شوفاژکار می باشد.
