دیگ چدنی شوفاژکار مدل سوپر ۴۰۰ ظرفیت ۹ پره

جزییات فنی دیگ سوپر ۴۰۰ شوفاژکار 9 پره :

متریال ( جنس ) دیگ مهمترین فاکتور در دیگ چدنی میباشد . پس از سالها تحقیق و مطالعه در واحدهای مختلف آزمایشگاهی شرکت ، آلیاژ دیگ را از چدن آتش خوار مقاوم در برابر شعله مستقیم مشعل و حرارت بالا تهیه کردیم که ضمن ضریب انتقال حرارت مطلوب ، مقاومت حداکثری در مقابله با اکسیداسیون و واکنشهای شیمیایی تاثیرگذار بر بدنه و سطح دیگ دارد . واکنشهایی همچون میعانات مبتنی بر شعله مشعل ، میزان رطوبت محیط و … قاطعانه اذعان میکنیم که دیگ چدنی شوفاژکار با درک مهندسی از نیازهای مصرف کننده ، و طراحی خلاقانه ، به راحتی میتواند در راستای تولید گرمایش محیط و تامین آب گرم فراوان ، به نسلهای بعد از شما هم خدمت رسانی کند .

فشار کاری و کیفیت دیگ چدنی:

با استفاده از فنآوری های روز دنیا و به کارگیری دانش فنی در صنعت ریخته گری ، بر آن شدیم که تمامی جزییات فنی دیگ را در حد استاندارد ارائه کنیم و توانستیم ضخامت بدنه پره های دیگ را به صورت کاملا یکنواخت و حداقل و به طور تقریبی ۶ میلی‌متر به بازار عرضه کنیم . برآیند این تلاش در تولید دیگ سوپر ۴۰۰ تحمل فشار کاری و وارده به میزان ۴ بار میباشد که پاسخگوی ساختمانهایی با ارتفاع ۱۳ طبقه برابر با ۴۰ متر میباشد . نواحی و قسمتهایی که در معرض مستقیم حرارت و شعله هستند مملو از فین های برجسته میباشد تا بالاترین میزان ضریب انتقال و جذب حرارت را از شعله داشته باشد که این فرآیند ، ابتدایی ترین راهکار در مبحث استفاده بهینه از انرژی میباشد که با رعایت استانداردهای بین المللی در طراحی دیگ چدنی شوفاژکار صورت پذیرفته است .

چگونگی عملکرد ۳ پاس در دیگ سوپر ۴۰۰ شوفاژکار 9 پره:

این دیگ بنا به توان ظرفیت حرارتی ، فضایی متناسب با محیط موتورخانه را اشغال میکند ، اما این ابعاد کم مانع از برخورداری دیگ از تکنولوژی ۳ پاس نمیگردد . عملکرد ۳ پاس در دیگ چدنی شوفاژکار یعنی بعد از تشکیل شعله مقدار متنابهی از حرارت در محفظه احتراق ( پاس یک ) ، به آب جاری در کانالهای داخلی پره ها منتقل شده و حرارت باقیمانده که با گازهای آلاینده حاصل از احتراق ترکیب شده است ، در مسیر اول خروجی ( پاس دو ) مجدداً فرآیند انتقال دما را انجام داده و در کانال منتهی به دودکش ( پاس سه ) نیز آخرین توان حرارت نیز جذب آب میگردد . شکل خاص محفظه احتراق و کانالهای خروج دود ( ۳ پاس ) در دیگهای چدنی شوفاژکار به گونه ای است که با نصب مشعل گازی شوفاژکار متناسب با ظرفیت دیگ ، سازگار است و میتوانید در مدیریت و بهره وری انرژی سهیم باشید .

کاربری دیگ سوپر ۴۰۰ شوفاژکار 9 پره :

با استناد به جداول و جزییات ارائه شده شرکت شوفاژکار دیگ سوپر ۴۰۰ حداقل ۱۱۸۷۰۰ الی ۳۱۳۸۰۰ کیلو کالری در ساعت توان گرمایشی دارد . لذا این محصول متناسب ساختمانهایی با حداقل متراژ ۶۰۰ متر و حداکثر ۱۵۰۰ متر مربع میباشد و برای مصارف دیگری همچون تصفیه خانه استخر و جکوزی و غیره لازم است میزان حرارت مورد نیاز آنها بررسی و محاسبه شود . ضمن اینکه در راستای مدیریت و کنترل مصرف انرژی یا دستیابی به ظرفیتهای بالاتر ، میتوانید از چند دستگاه دیگ در مجاورت هم و به صورت موازی نیز نصب و استفاده کنید .

گارانتی و استانداردهای لازم :

گروه صنعتی شوفاژکار بزرگترین تولید کننده دیگ چدنی در خاورمیانه است و بدیهی ست که تولیدات این شرکت از استانداردها و تاییده های رسمی و بین المللی برخوردار باشد . این شرکت با بکارگیری امکانات و تجهیزات مبتنی بر فناوری و تکنولوژی روز دنیا دارای گواهینامه استاندارد به شماره ۴۴۷۲ و ۴۴۷۳ از موسسه ملی استاندارد و گواهی استاندارد CE اروپا و همچنین گواهینامه مدیریت ISO 9001:2008 از کمپانی SGS کشور سوییس در تولیدات خود میباشد . دیگ چدنی شوفاژکار در صورت نصب اصولی توسط نصابان مجاز و مورد تایید شرکت به مدت ۱۰ سال گارانتی شده است که این ضمانت در صورت رعایت نکات نصب کانلاً بدون قید و شرط بوده و پره های معیوب به سرعت تعویض میشود .

ویژگی خاص دیگ چدنی :

چدن از وزن بالایی برخوردار است و اگر دیگ چدنی یکپارچه تولید شود ، وزن بالای آن محدودیتها و هزینه های زیادی در جابجایی و حمل و نقل آن متوجه مصرف کننده میشود . لذا دیگ چدنی شوفاژکار به صورت پره پره تولید شده تا علاوه سهولت در نصب و یا تعویض دیگ ، حمل و نقل آن نیز به سادگی و با کمترین هزینه انجام گردد . در ساختمانهای در حال ساخت به راحتی بعد از اتمام مراحل ساخت ، دیگها توسط نیروی انسانی یا چرخ دستی به موتورخانه منتقل میشود .

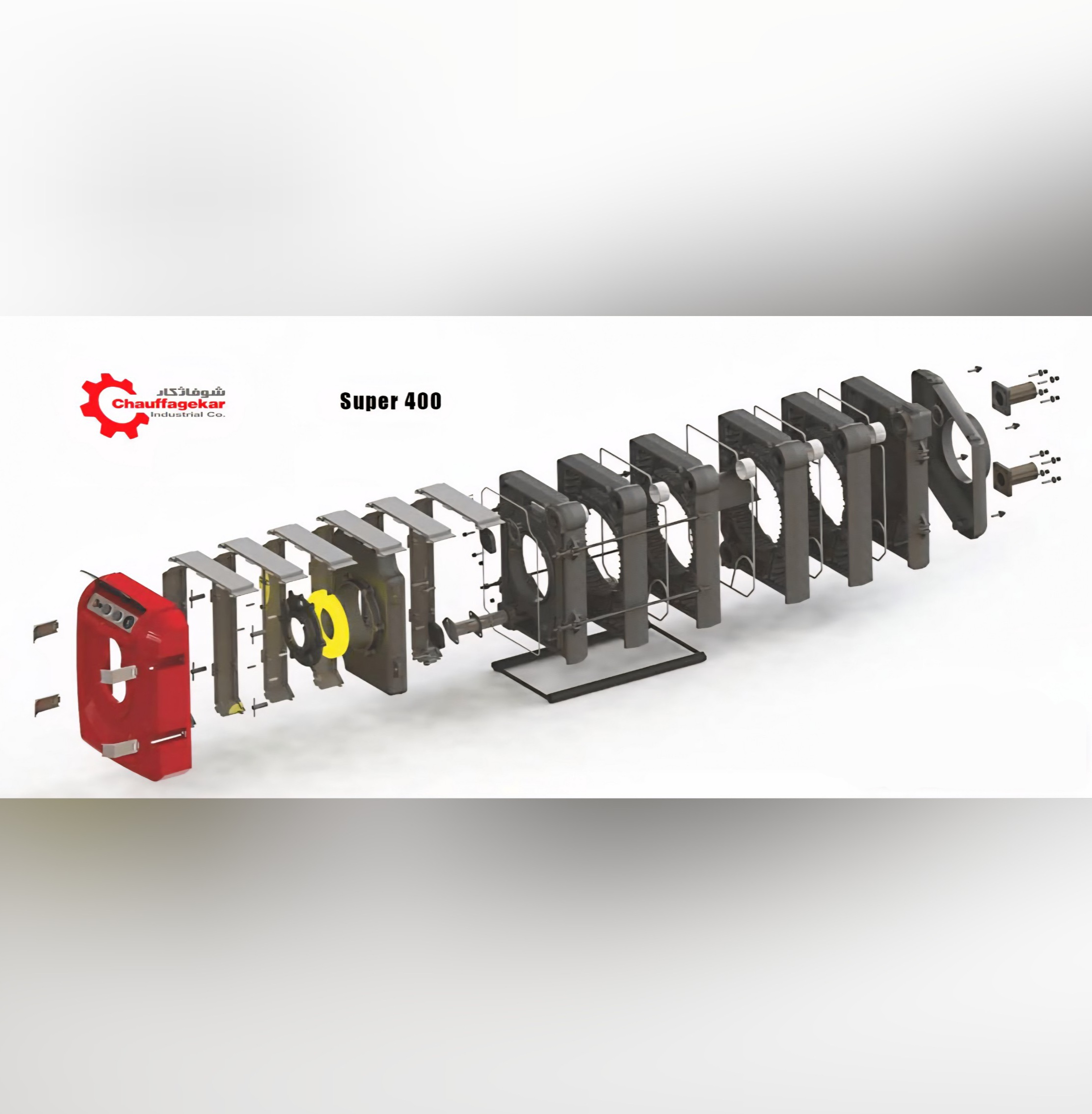

تصویر شماتیک نحوه نصب دیگ چدنی سوپر 400 شوفاژکار 9 پره



مشخصات فنی دیگ چدنی سوپر 400 شوفاژکار 9 پره
