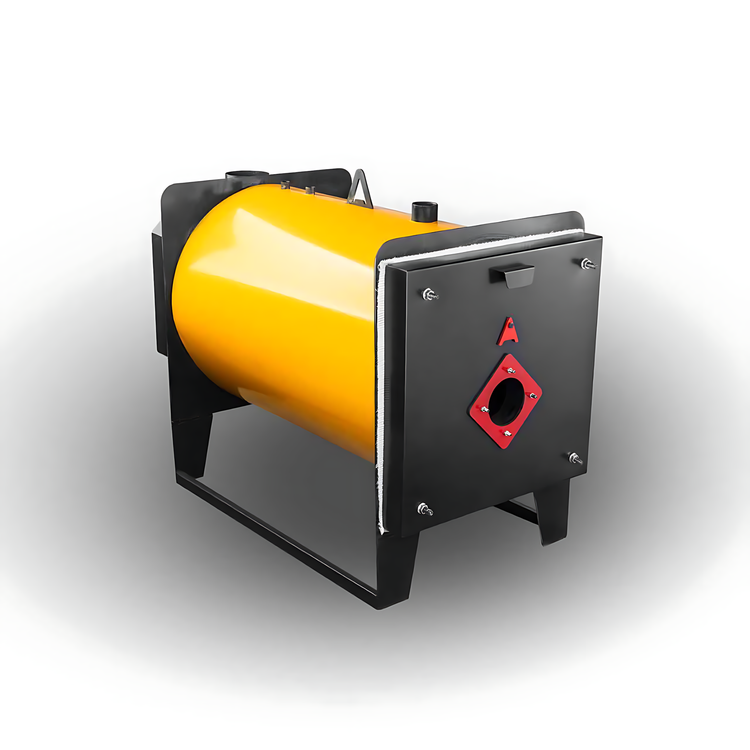

دیگ فولادی سه پاس ظرفیت 400 هزار کیلوکالری آراز صنعت

دیگ فولادی چیست؟

دیگ فولادی یا دیگ آبگرم فولادی یکی از اجزای کلیدی موتورخانه‌هاست که نقشی اساسی در تأمین حرارت ایفا می‌کند. دیگ فولادی از فولاد مقاوم ساخته شده و با طراحی دقیق خود، محیطی بهینه برای تبدیل انرژی شیمیایی سوخت به حرارت فراهم می‌سازد. ساختار دیگ فولادی شامل لوله‌ها و صفحات فولادی است که به گونه‌ای آرایش یافته‌اند تا انتقال حرارت میان شعله و آب با حداکثر بهره‌ وری صورت گیرد. دیگ‌های فولادی با انواع سوخت‌های فسیلی مانند گاز و گازوئیل سازگار هستند و آب گرم مورد نیاز سیستم‌های گرمایشی و کاربردهای صنعتی را تأمین می‌کنند. ترکیب متریال باکیفیت و طراحی مهندسی‌شده دیگ فولادی، دوام، ایمنی و عملکرد قابل‌اعتماد این تجهیزات را تضمین می‌کند.

متقاضیان خرید دیگ فولادی میتوانند با ثبت سفارش خرید خود انواع دیگ فولادی را با مناسب ترین قیمت به همراه گارانتی سفارش بدهند. برای دریافت راهنمایی خرید دیگ فولادی میتوانید با شماره 09121674794  تماس گرفته و از پشتیبانی   مطلع شوید.

دیگ فولادی

دیگ فولادی یا دیگ آبگرم یک سیستم پیچیده و کارآمد برای تأمین آب گرم در موتورخانه‌هاست که به دو نوع اصلی واترتیوب و فایرتیوب تقسیم می‌شود. تفاوت اصلی این دو نوع دیگ در نحوه تبادل حرارت است؛ در دیگ‌های واترتیوب، آب از درون لوله‌ها عبور کرده و حرارت از خارج لوله‌ها منتقل می‌شود، در حالی که در دیگ‌های فایرتیوب، گاز داغ حاصل از احتراق از درون لوله‌ها عبور کرده و حرارت را به آب منتقل می‌کند. انتخاب نوع دیگ به فاکتورهایی چون دمای مورد نظر و فشار کاری بستگی دارد.

ویژگی های دیگ فولادی آبگرم

آلیاژهای خاص و طراحی ویژه بدنه دیگ فولادی، این تجهیزات را مقاوم در برابر فشار و دمای بالا می‌کند، که این ویژگی‌ها نه تنها به بهبود عملکرد دستگاه کمک می‌کنند بلکه موجب افزایش دوام آن نیز می‌شود. به همین دلیل، دیگ فولادی در پروژه‌های بزرگ مانند هتل‌ها، مجتمع‌های مسکونی، و ساختمان‌های تجاری، جایی که به ظرفیت و راندمان بالا نیاز است، بسیار پرکاربرد است.

در ساخت دیگ‌های فولادی، از فولادهای آلیاژی مخصوص برای بدنه، کوره، و شبکه‌ها طبق استانداردهای بین‌المللی استفاده می‌شود. لوله‌های تیوب بویلر نیز از جنس لوله‌های آتش‌خوار بدون درز DIN ST 35-8 انتخاب می‌شوند تا مقاومت کافی در برابر حرارت و فشار داشته باشند. ظرفیت این دیگ‌ها می‌تواند از 5000 تا 50 میلیون کیلوکالری در ساعت متغیر باشد و برخی از مدل‌ها مجهز به سیستم‌های ایمنی مانند دریچه ضد انفجار برای جلوگیری از خطرات ناشی از احتراق هستند.

این سیستم‌های پیچیده و مقاوم، به‌ویژه در تأمین آب گرم برای سیستم‌های گرمایشی با حجم بالا، نقش کلیدی در حفظ بهره‌وری و ایمنی در محیط‌های صنعتی و تجاری ایفا می‌کنند.

دیگ فولادی از نظر کاربرد

دیگ فولادی با توجه به نوع کاربرد خود، به چند دسته اصلی تقسیم می‌شود که هر کدام برای نیازهای خاصی طراحی شده‌اند. این دسته‌ها شامل:

1. دیگ‌های آب گرم و دیگ‌های آب داغ: این دیگ‌ها برای تأمین آب گرم در سیستم‌های گرمایشی مختلف، مانند گرمایش مرکزی ساختمان‌ها، استخرها، و هتل‌ها، به کار می‌روند. معمولاً در این سیستم‌ها، دمای آب کمتر از دمای جوش است و برای استفاده‌های مختلف مانند گرمایش فضا یا تأمین آب مصرفی استفاده می‌شود.
2. دیگ‌های بخار فولادی: این دیگ‌ها برای تولید بخار در صنایع و کارخانه‌ها طراحی شده‌اند. بخار تولیدشده معمولاً برای فرایندهای صنعتی یا به‌عنوان انرژی گرمایی در سیستم‌های مختلف استفاده می‌شود.

این دیگ‌ها در ظرفیت‌های مختلف برای مجموعه‌های مسکونی، برج‌های تجاری و مسکونی، دانشگاه‌ها و حتی کارخانه‌ها به کار می‌روند. دیگ‌های فولادی برخلاف دیگ‌های چدنی، یکپارچه هستند و در کارخانه‌ها به‌صورت تمام‌اتوماتیک ساخته می‌شوند. بدنه آن‌ها از ورق‌های فولادی آتش‌خوار ساخته شده است که تحمل حرارت و فشار بالا را دارند.

از نظر ساختار داخلی، دیگ‌های فولادی به دو دسته اصلی تقسیم می‌شوند:

1. آتش در لوله (Fire Tube): در این نوع، گازهای داغ حاصل از احتراق از درون لوله‌ها عبور کرده و حرارت را به آب منتقل می‌کنند.
2. آب در لوله (Water Tube): در این نوع، آب از درون لوله‌ها عبور کرده و حرارت از اطراف لوله‌ها به آب منتقل می‌شود.

هر کدام از این ساختارها ویژگی‌ها و کاربردهای خاص خود را دارند و انتخاب نوع مناسب بسته به نیازهای حرارتی و فشار کاری سیستم متفاوت خواهد بود.

دیگ فولادی چگونه کار می‌کند؟

دیگ فولادی شامل اجزایی مانند بدنه لوله ها کوره اتصالات لوله لوله های رفت و برگشتی محفظه و دریچه های کوره درب ها شاسی شیر تخلیه شیر اطمینان اتصالات دودکش است.دیگ فولادی و دیگ چدنی به عنوان دستگاه انتقال حرارت در سیستم موتورخانه نقش مهمی را ایفا میکنند. دیگ فولادی با انتفال گرمای حاصل از حرارت احتراق سوخت مانند گاز و گازوئیل به سیال درون منبع یا بویلر باعث گرم شدن آب منبع میشوند.

دیگ فولادی به دلیل راندمان بالا و کارکرد با کیفیت آن در مقایسه با دیگ های چدنی کاربرد بیشتری دارد.دیگ فولادی به عنوان یک جز اصلی موتورخانه محسوب شده و در موارد تعمیر و سرویس شوفاژخانه اهمیت زیادی دارد.وضعیت دیگ فولادی و نحوه ی قرار گیری در آن با روند نصب رادیاتور شوفاژها و مشخص کردن متراژ مورد نیاز موتورخانه ارتباط مستقیمی دارد. نحوه ی به کارگیری دیگ فولادی و نصب تجهیزات مرتبط با آن در عملکرد موثر سیستم های گرمایشی بسیار موثر است.

سیال دیگ فولادی چیست؟

سیال دیگ فولادی مایعی است که تحت تاثیر دما و انتقال حرارت به سیال هایی مانند آب روغن بخار آب باعث گرم شدن و حرارت گرفتن آن میشود.پاس در دیگ فولادی و هر نوع دیگ دیگر که وظیفه انتقال حرارت را دارند؛ به معنای عبور و جابه جایی است. هر بار که شعله طول دیگ را طی میکند اصطلاحا می‌گویند یک پاس رخ داده است. همچنین لوله‌هایى که گازهاى حاصل از عمل احتراق، بعد از خارج شدن از کوره، از آنها عبور کرده، به جلو هدایت مى‌شود، لوله‌هاى پاس دوم نامیده مى‌شوند.

پاس دیگ فولادی

پاس در دیگ فولادی به معنای عبور و جابه جا شدن اب در بستر بویلرهاست که وظیفه ی انتقال حرارت به سیال های موجود در آن را دارد. عمل طی کردن شعله ها در طول دیگ پاس نام دارد. پاس دوم به معنایی عبور و خارج شدن گازهای حاصل از احتراق پس از خارج شدن از بستر کوره درون لوله ها است که باعث هدایت ان به جلو میشود. دیگ فولادی در انواع و مدل های تک پاس دو پاس سه پاس تولید میشوند. در ادامه قصد داریم تا به مزایا و معایب دیگ های فولادی و انواع ان بپردازیم

خرید دیگ فولادی

دیگ فولادی فایرتیوب: در دیگ فولادی فایرتیوب یا لوله اتشی عمل انتقال حرارت در دیگ فولادی با استفاده از یک محفظه و لوله های فولادی انتقال دهنده ی انجام میشود.در صورت قرار داشتن گاز و حرارت بدست امده از احتراق درون لوله های دیگ فولادی و وجود اب در اطراف لوله ها بویلر دیگ فولادی فایرتیوب یا لوله اتشی نام دارد.

در دریگ فولادی واترتیوب گازها و حرارت بدست امده از احتراق سوخت ها از بستر لوله ها عبور میکنند. دیگ فولادی فایرتیوب از پرکاربرد ترین مدل دیگ فولادی در موتورخانه ساختمان هاست.

دیگ فولادی واترتیوب

دیگ فولادی واترتیوب یا لوله ابی با استفاده از محفظه و لوله های فولادی درون ان با جریان عبور اب در داخل لوله ها و وانتقال حرارت حاصل از احتراق سوخت ها عمل دریافت حرارت برای گرم شدن اب را انجام میدهد. در لوله های دیگ فولادی واترتیوب اب به جای اتش جریان دارد.دیگ فولادی واترتیوب در ظرفیت های بالا تولید شده و در پروژه های بزرگ صنعتی کاربرد دارد.

مزایای دیگ فولادی

• بالا بودن طول عمر دیگ فولادی
• ظرفیت نامحدود دیگ فولادی
• توانایی تحمل شوک های بالا و حرارت در دیگ فولادی
• تولید حرارت و بخارهای با دمای بسیار بالا و فشار زیاد در دیگ فولادی
• راندمان کاری بسیار بالا و تحمل فشار کاری دیگ فولادی

قیمت دیگ فولادی

قیمت دیگ فولادی بر اساس مدل و نوع دیگ میزان تحمل فشار کار مقدار ظرفیت حرارتی برند تولید کننده ی دیگ تعیین قیمت میشود. تفاوت ظرفیت دیگ به عنوان یک فاکتور مهم در تعیین قیمت دیگ اب گرم فولادی نقش مستقیم دارد.دیگ فولادی ظرفیت بالا در مقایسه با دیگ فولادی ظرفیت پایین قیمت بیشتری دارد.
