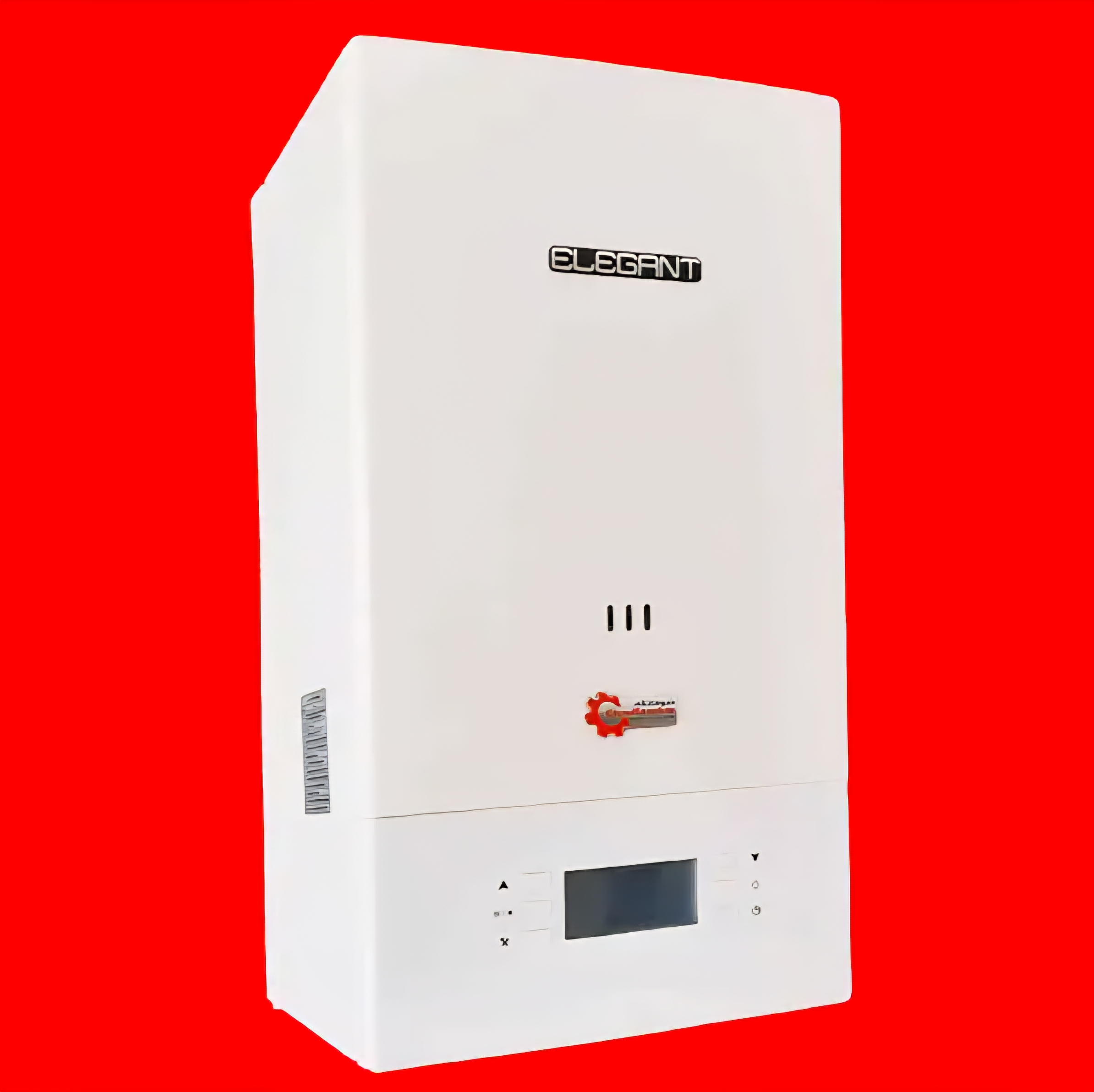

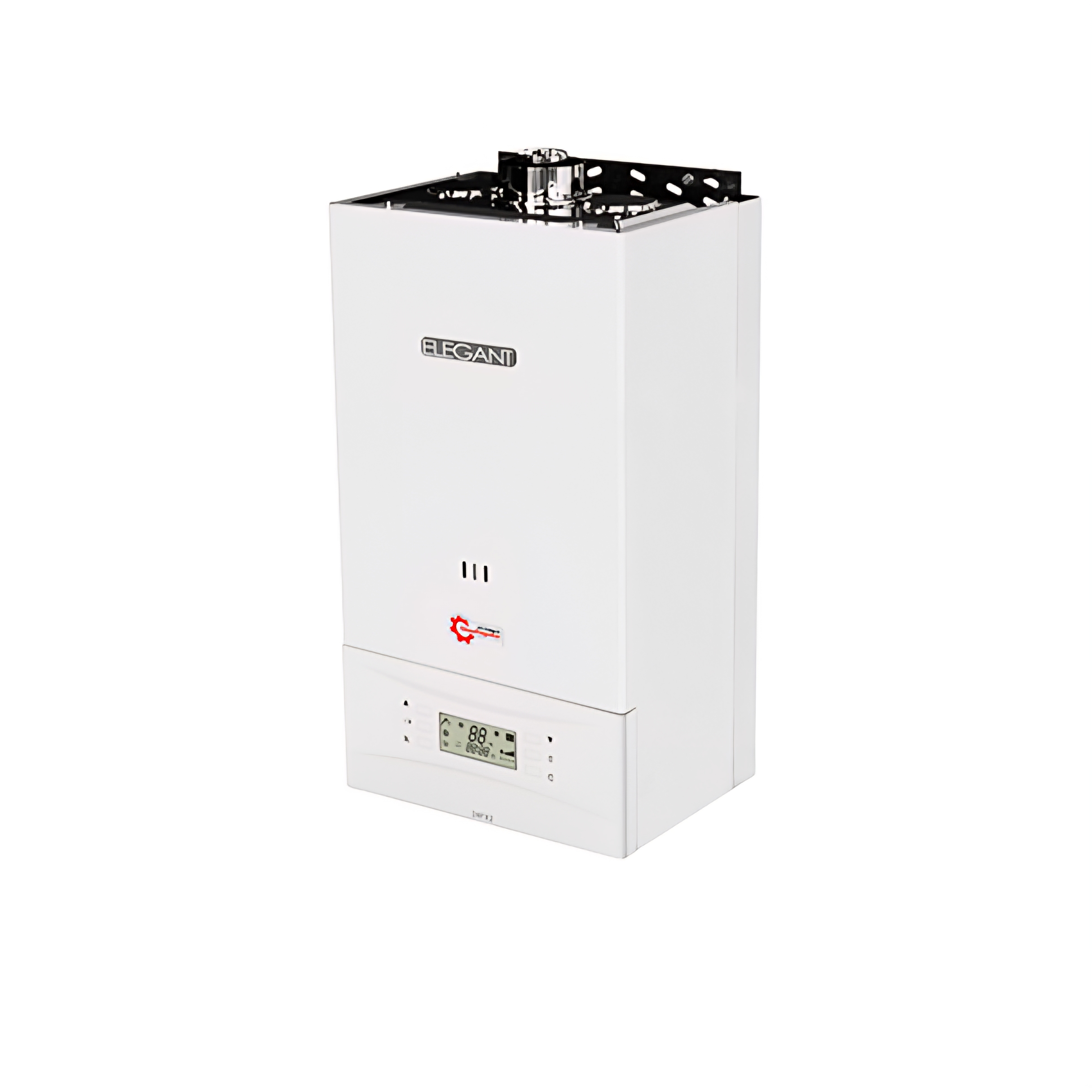

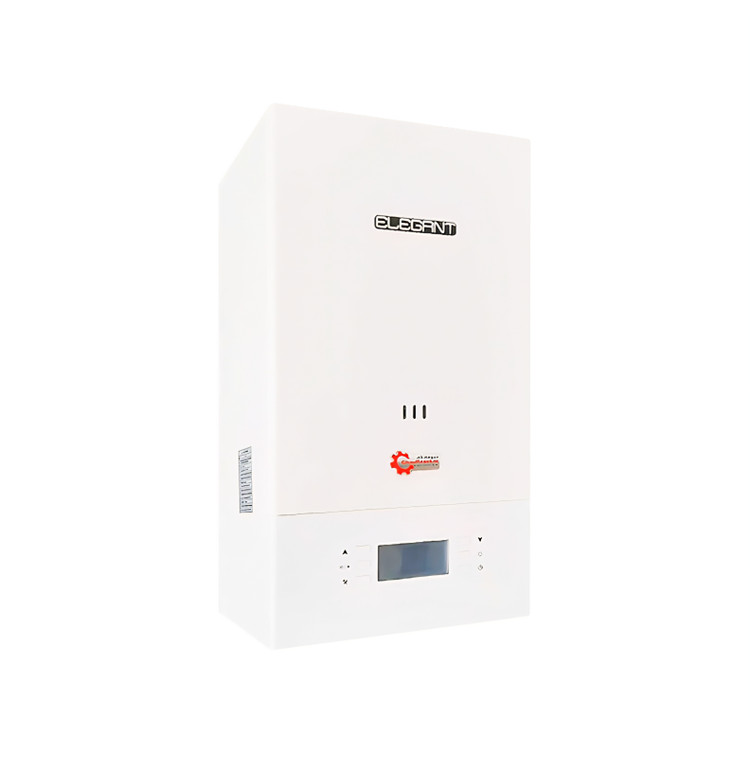

پکیج دیواری الگانت شوفاژکار مدل 28FX2 ظرفیت ۲۸ هزار

 خریدار گرامی

از حسن انتخاب و خرید شما سپاسگزاریم. دستگاه خریداری شده جهت تأمین گرمایش و آب گرم مصرفی شما طراحی و ساخته شده است. این دستگاه دارای ۶ ماه ضمانت تعویض و ۲۴ ماه گارانتی قطعات می‌باشد و به منظور رعایت اصول ایمنی و کاربری، نصب این محصول در تمام نقاط ایران توسط نمایندگان مجاز و مجرب، به صورت رایگان انجام می‌شود.

این دستورالعمل برای پکیج شوفاژ دیواری الگانت و برای مدل‌های 24FX2 و 28FX2 تدوین شده است. خواهشمند است قبل از استفاده از دستگاه، به منظور آشنایی کامل با طرز کار و ویژگی‌های آن، این دستورالعمل را به دقت مطالعه فرمایید.

ویژگی‌های پکیج شوفاژ دیواری الگانت

• مجهز به پنل کنترل هوشمند کاملاً دیجیتال جهت تنظیمات مورد نیاز کاربر

• راندمان حرارتی بالا و صرفه‌جویی در مصرف انرژی

• تأمین آب گرم مصرفی دائمی و بدون کاهش دما

• توانایی عملکرد دستگاه در فشار کم آب مصرفی

• حداقل صدا در حین کارکرد و در زمان روشن شدن

• تولید شده بر اساس پیشرفته‌ترین استانداردهای بین‌المللی

• دارای سیستم‌های ایمنی اعم از سیستم ضدیخ‌زدگی، ضدگیرپاژ پمپ و ضد گرفتگی دودکش

• مجهز به سیستم عیب‌یاب هوشمند الکترونیکی

• قابلیت استفاده از هوای محیط بیرونی با نصب دودکش دوجداره

• قابلیت استفاده از ترموستات اتاقی سیم‌دار و بدون سیم

• توانایی کار با سیستم گرمایش از کف

مشخصات فنی پکیج های شوفاژ دیواری الگانت

 توان گرمایشی دستگاه

انتخاب ظرفیت دستگاه با توجه به موقعیت ساختمان، شرایط آب و هوایی منطقه و مصالح ساختمانی استفاده شده، متفاوت می‌باشد. مدل‌های ۲۴ کیلووات برای واحدهای حداکثر ۱۳۰ مترمربع و مدل‌های ۲۸ کیلووات برای واحدهای حداکثر ۱۶۰ مترمربع پیشنهاد می‌گردد. (متراژهای پیشنهادی برای مناطق با آب و هوای معتدل می‌باشد.)

شرایط ایمنی نصب دستگاه

در نصب پکیج شوفاژ دیواری، رعایت موارد ذیل الزامی می‌باشد:

• مواد قابل اشتعال در مجاورت محل نصب وجود نداشته باشد.

• دستگاه در بالای وسایل گرمازا، مانند اجاق گاز نصب نشود. حداقل فاصله افقی از وسایل گرمازا ۴۵ سانتی‌متر توصیه می‌شود.

• حداقل فاصله لبهٔ دستگاه از کابینت‌های مجاور ۱۰ سانتی‌متر و حداقل فاصله از دیوار مقابل یک متر باشد.

• دیوار محل نصب از مصالح ساختمانی مستحکم و مناسب ساخته شده باشد.

• ضوابط ایمنی و استانداردهای ملی لازم گازسوز در هنگام نصب رعایت گردد.

• لوله‌کشی‌های آب مطابق آنچه در این راهنما آمده است انجام شده باشد.

• برای استفاده بهینه از آب گرم مصرفی، سعی شود فاصله محل نصب تا حد امکان به بیشترین محل مصرف آب گرم نزدیک باشد.

• در مواردی که از دودکش دوجداره استفاده نمی‌شود، حداقل فضای مورد نیاز محل نصب باید به گونه‌ای باشد که امکان ورود هوای احتراق از دریچه‌های مخصوص فراهم باشد. این دریچه‌ها هرگز نباید بسته شده و یا ابعاد آن کوچک گردد.

• نصب دستگاه الزاماً توسط سرویس‌کاران مجاز انجام شود. در صورتی که به هر علتی توسط اشخاص غیرمجاز دستگاه نصب شود، موجب سلب کامل مسئولیت فروشنده گردیده و دستگاه مشمول ضمانت نخواهد بود.

• استفاده از دودکش‌های ثابت و مناسب الزامی می‌باشد.

• استفاده از شیر گاز مستقل برای این دستگاه الزامی است.

• نصب دستگاه در اتاق خواب، حمام، توالت و فضاهای مرتبط با آن‌ها اکیداً ممنوع می‌باشد.

• دستگاه در معرض برخورد احتمالی با اشیاء و عبور و مرور نصب نگردد.

• در نصب دستگاه بر روی دیوار از رول‌پلاک‌های مخصوص دیوارهای آجری، بتنی که تحمل بار حداقل ۵۰ کیلوگرم را دارند (اندازه M6) استفاده نمایید.

• سوخت این دستگاه گاز طبیعی (شهری) می‌باشد. در صورت الزام به استفاده از گاز مایع، تبدیل سیستم سوخت ضروری است که این عمل باید توسط سرویس‌کاران مجاز انجام گردد.

• اطمینان حاصل شود که لوله‌کشی و محل نصب شوفاژ با ضوابط ایمنی و استانداردهای ملی مطابقت داشته و مورد تأیید مراجع ذیصلاح باشد.

• با توجه به احتمال وجود خاک و ذرات دیگر در شبکه لوله‌کشی آب، می‌بایستی قبل از نصب دستگاه، لوله‌های آب شستشو گردیده و عاری از ناخالصی شود.

شرح پنل کنترل

۱- کلید روشن/خاموش (ON/OFF): این کلید برای انتخاب وضعیت روشن یا خاموش بودن دستگاه می‌باشد. همچنین این کلید جهت خروج از تنظیمات برنامه نیز انجام می‌دهد.

۲- کلید تنظیم (SET): جهت ورود و ثبت تنظیمات مختلف مورد استفاده قرار می‌گیرد.

۳- کلید افزایش (UP): جهت افزایش پارامترها و بازگشت به مرحله قبلی، هنگام انجام تنظیمات.

۴- کلید کاهش (DOWN): جهت کاهش مقادیر و ورود به مرحله بعدی هنگام انجام تنظیمات.

۵- کلید انتخاب فصل (WIN/SUM): جهت انتخاب وضعیت کارکرد دستگاه در فصول گرم یا سرد سال، به منظور تغییر وضعیت دستگاه از حالت زمستانی به حالت تابستانی و بالعکس مورد استفاده قرار می‌گیرد.

۶- کلید تنظیم زمان (TIMER): جهت تنظیم زمان روشن یا خاموش بودن دستگاه است و هنگامی که دستگاه روشن است و در وضعیت زمستانی قرار دارد، به منظور تنظیم برنامه‌ریزی و زمان‌بندی مدار گرمایش مورد استفاده قرار می‌گیرد.

علائم نمایشگر

A: دمای تنظیمی آب گرم مصرفی / یا گرمایش / کد خطا

B: نشانگر فعال بودن وضعیت تابستانی

C: نشانگر فعال بودن سیستم گرمایش

D: نشانگر میزان قدرت شعله

E: نشانگر فعال بودن برنامه‌های زمانی

F: نشانگر ساعت / تایمر

G: روشن / خاموش بودن برنامه‌های زمانی مدار گرمایش

H: نشانگر استفاده از ترموستات اتاقی

I: نشانگر فن / پمپ

J: نشانگر استفاده از آب گرم مصرفی

K: نشانگر فعال بودن وضعیت زمستانی

طریقه راه‌اندازی دستگاه

پس از نصب دستگاه و تکمیل کلیه اتصالات (شامل دودکش، لوله‌های آب و گاز)، از رعایت کلیه موارد ایمنی مندرج در دستورالعمل و نیز روشن بودن کامل مدار گرمایش پس از اطمینان حاصل نمایید. سپس به ترتیب زیر عمل شود:

الف) رعایت موارد ایمنی دستگاه

۱- شیرهای ورودی و خروجی شوفاژ و ورودی آب مصرفی را باز نموده و اطمینان حاصل شود که هیچگونه نشتی آب مشاهده نمی‌شود.

۲- شیر ورودی گاز به دستگاه را باز نموده و از عدم وجود نشتی گاز (تست آب و صابون) اطمینان حاصل شود.

۳- از اتصال صحیح و محکم دودکش و باز بودن مسیر آن اطمینان حاصل گردد.

۴- کابل برق دستگاه را به پریز وصل نمایید.

ب) آب‌گیری و هواگیری مدار گرمایش شوفاژ

۱- شیر آب را باز نموده، شیر برگشت گرمایش و آب سرد ورودی به دستگاه و شیر پرکن مدار گرمایش دستگاه را باز کنید تا عقربه فشارسنج دستگاه بین ۱ تا ۱/۵ بار قرار گیرد. سپس شیر پرکن را در جهت ساعت‌گرد بچرخانید تا شیر پرکن کاملاً بسته شود.

۲- شیر تخلیه هوای روی رادیاتورها را تک‌تک باز نموده و هواگیری نمایید.

۳- فشارسنج روی دستگاه را مشاهده نمایید. چنانچه عقربه فشارسنج بین ۱ تا ۱/۵ بار را نشان می‌دهد، دستگاه در فشار مناسب قرار دارد.

۴- در صورتی که فشارسنج روی دستگاه فشار کمتر از ۱ بار را نشان دهد، دستگاه نیاز به آب‌گیری مجدد دارد.

عقربه ساعت‌گرد شیر پرکن (حدود یک دور) را چند ثانیه باز نموده تا مدار گرمایش پر شود. پس از رسیدن فشار به حدود ۱ تا ۱/۵ بار، شیر پرکن دستگاه را در جهت عقربه‌های ساعت بچرخانید تا شیر پرکن کاملاً بسته شود. در این لحظه عملیات آب‌گیری مدار گرمایش پایان یافته و دستگاه آماده تنظیمات بعدی می‌باشد.

توجه: چنانچه فشار مدار گرمایش در حین کارکرد دستگاه از مقدار مجاز کمتر از ۰/۵ بار شود، دستگاه خاموش شده و کد E4 بر روی صفحه نمایشگر ظاهر می‌شود. در این حالت، دستگاه نیاز به آب‌گیری مجدد و تکرار کلیه عملیات مندرج در بند (ب) را دارد.
