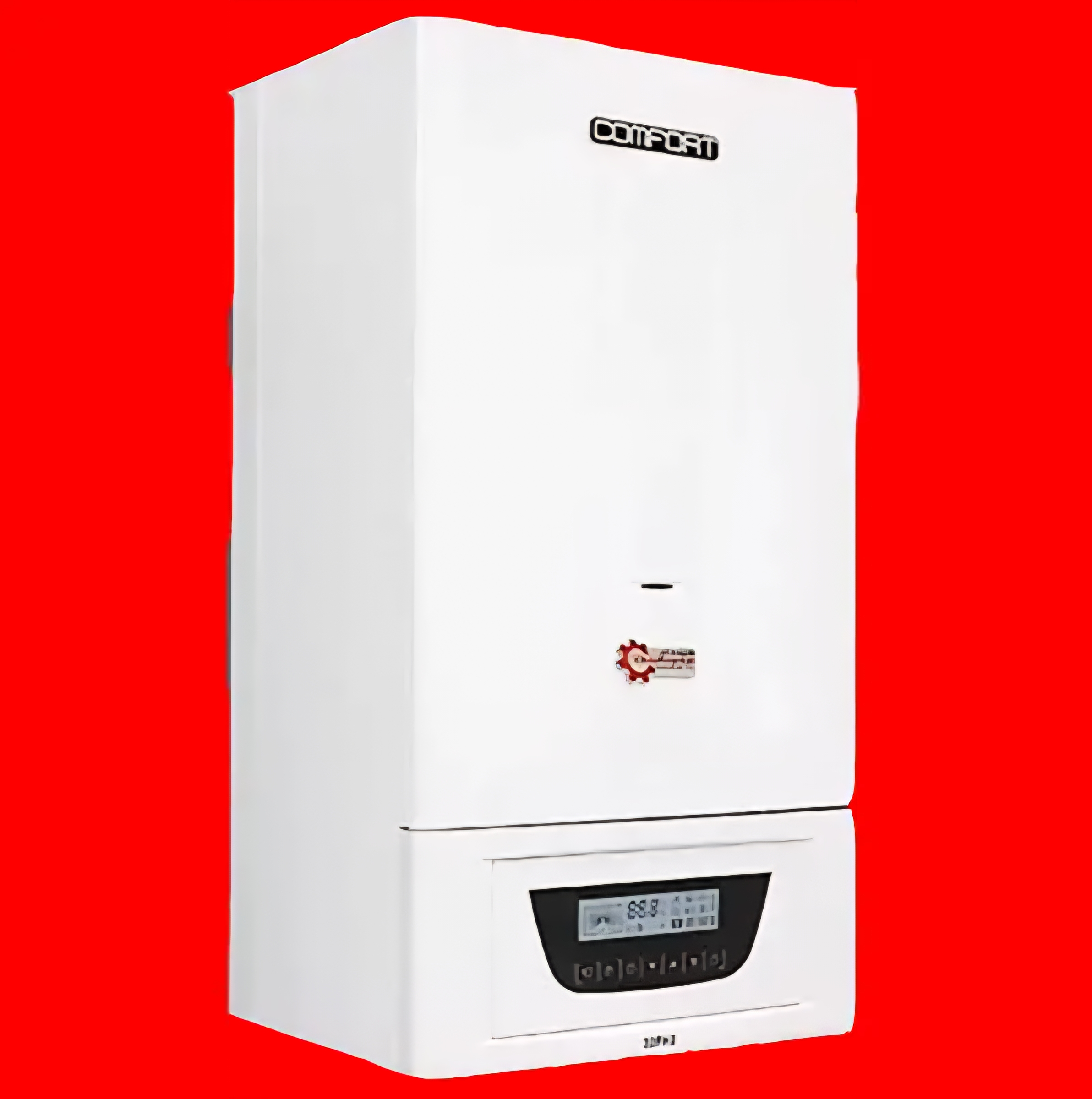

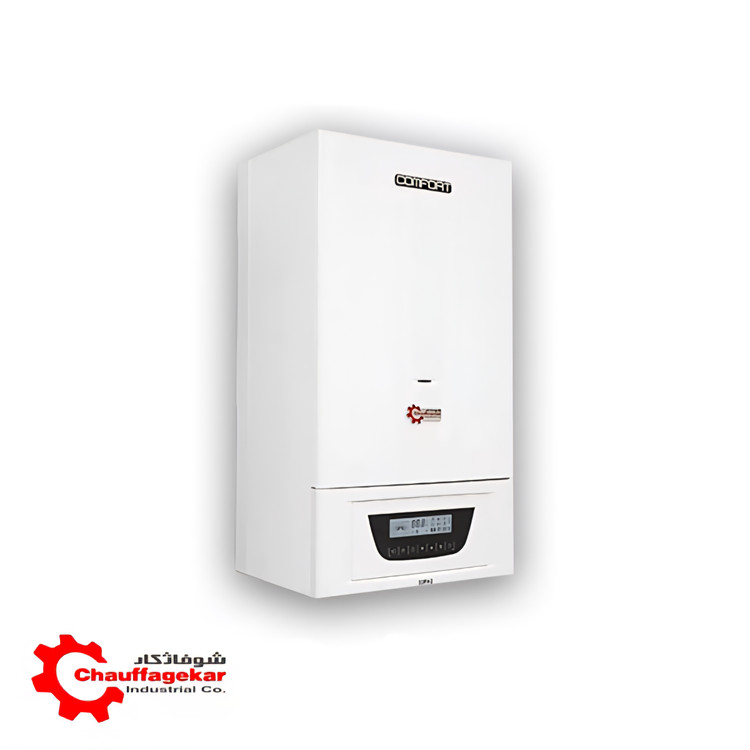

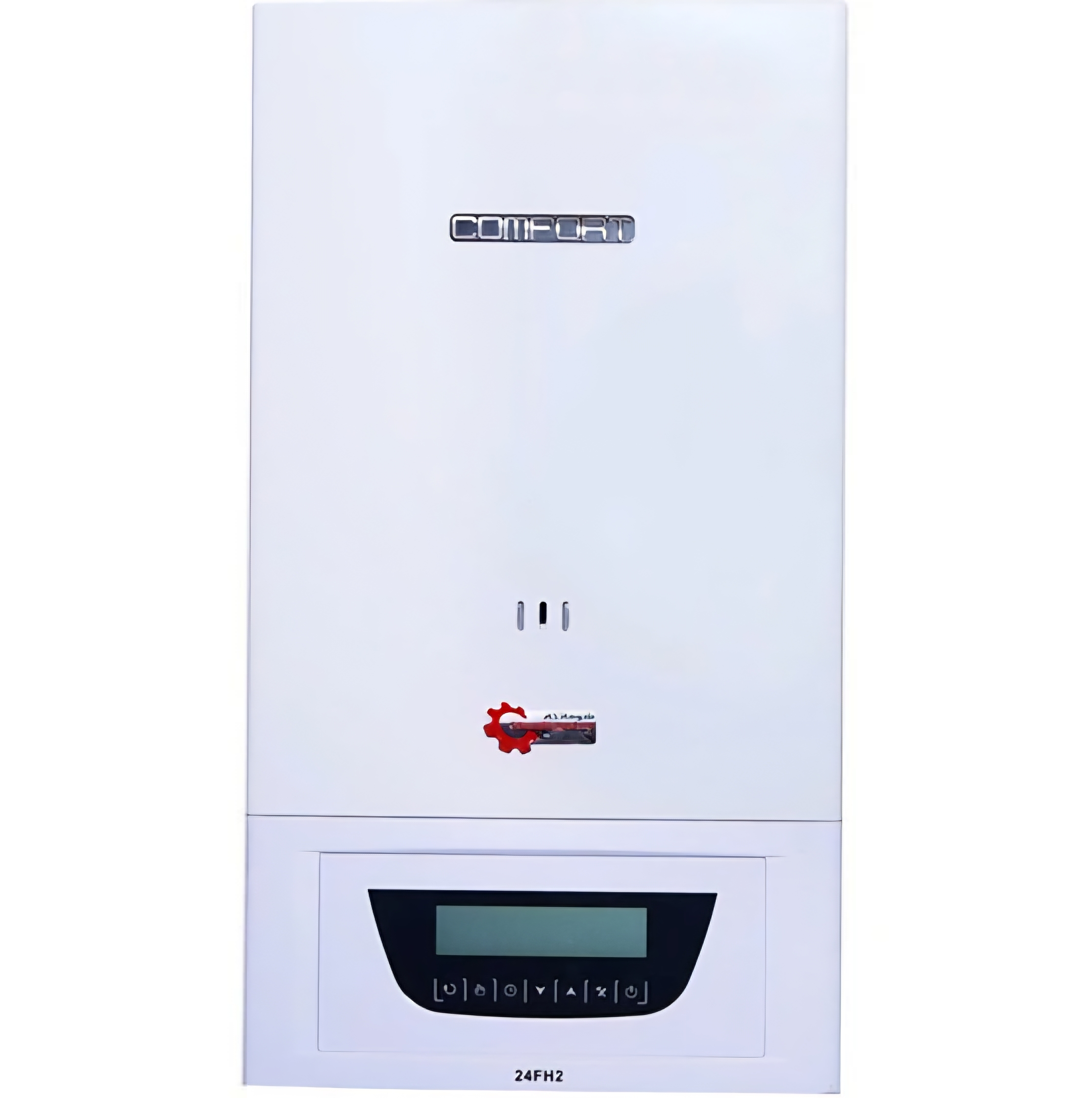

پکیج شوفاژ دیواری شوفاژکار کامفورت 20000 هراز مدل 20FH2
برند:شوفاژکار
مشخصات
حداکثر ظرفیت
20 کیلو وات
مناسب برای فضای مسکونی تا
110 متر مربع
وزن
34 کیلوگرم
طول
300 میلی متر
عرض
400 میلی متر
ارتفاع
720 میلی متر
نوع سوخت
گازطبیعی (گازشهری)
سیستم خروج گازهای احتراق
فن دار با محفظه احتراق بسته
گارانتی
24 ماه
گارانتی تعویض
6 ماه
محدوده درجه حرارت مدار گرمایش (C˚)
30 تا 80 درجه سانتی گراد
محدوده درجه حرارت آب مصرفی
تا 60 درجه سانتی گراد
حجم منبع انبساط
6 لیتر
سایز لوله آب مصرفی
1/2 اینج
سایز لوله رفت و برگشت گرمایش
3/4 اینچ
سایز لوله گاز
3/4 اینچ
تعداد مبدل دستگاه
2 مبدل
توضیحات
خریدار گرامی
از حسن انتخاب و خرید شما سپاسگزاریم. دستگاه خریداری شده جهت تأمین گرمایش و آب گرم مصرفی شما طراحی و ساخته شده است. این دستگاه دارای 6 ماه ضمانت تعویض و ۲۴ ماه گارانتی قطعات میباشد و به منظور رعایت اصول ایمنی و کاربری، نصب این محصول در تمام نقاط ایران توسط نمایندگان مجاز روبرو بهصورت رایگان انجام میپذیرد.
این دستورالعمل برای پکیج شوفاژ دیواری کامفورت و برای مدلهای 20FH2 ،24FH2، 28FH2، 32FH2 و 40FH2 تدوین شده است. خواهشمند است قبل از استفاده از دستگاه و به منظور آشنایی کامل با طرز کار و ویژگیهای آن، این دستورالعمل را با دقت مطالعه فرمایید.
ویژگیهای پکیج شوفاژ دیواری کامفورت
- مجهز به پنل کنترل هوشمند کاملاً دیجیتال جهت تنظیمات مورد نیاز کاربر
- راندمان حرارتی بالا و صرفهجویی در مصرف انرژی
- تأمین آب گرم مصرفی دائمی و بدون کاهش دما
- توانایی عملکرد دستگاه در فشار کم آب مصرفی
- حداقل صدا در حین کارکرد و در زمان روشن شدن
- تولید شده بر اساس پیشرفتهترین استانداردهای بینالمللی
- دارای بالاترین ضریب ایمنی از سیستم ضد یخزدگی، ضد گیرپاژ پمپ و ضد گرفتگی دودکش
- مجهز به سیستم عیبیاب هوشمند الکترونیکی
- قابلیت استفاده از هوای محیط بیرونی با نصب دودکش دوجداره
- قابلیت استفاده از ترموستات اتاقی سیمدار و بدون سیم
- توانایی کار با سیستم گرمایش از کف
- تنظیم اتوماتیک میزان مصرف سوخت بر اساس نیاز به دمای مختلف گرمایش و آب گرم مصرفی
- بهکارگیری محفظه احتراق با مرغوبترین جنس و استفاده از بردهای سرامیکی جهت عایق نمودن محفظه احتراق
- دارای مبدل ثانویه صفحهای با راندمان بالا
- قابلیت فعالسازی حالت برنامهریزی
مشخصات فنی پکیج شوفاژ دیواری کامفورت
توان گرمایشی دستگاه
انتخاب ظرفیت دستگاه با توجه به موقعیت ساختمان، شرایط آب و هوایی منطقه و مصالح ساختمانی استفاده شده، متفاوت میباشد. مدل 20 کیلووات برای واحدهای حداکثر 110 مترمربع ، مدل ۲۴ کیلووات برای واحدهای حداکثر ۱۳۰ مترمربع، مدل ۲۸ کیلووات برای واحدهای حداکثر ۱۶۰ مترمربع، مدل ۳۲ کیلووات برای واحدهای حداکثر ۱۹۰ مترمربع و مدل ۴۰ کیلووات برای واحدهای حداکثر ۲۵۰ مترمربع پیشنهاد میگردد. (متراژهای پیشنهادی برای مناطق با آب و هوای معتدل میباشد.)
شرایط ایمنی نصب دستگاه
در نصب پکیج شوفاژ دیواری، رعایت موارد ذیل الزامی میباشد:
- مواد قابل اشتعال در مجاورت محل نصب وجود نداشته باشد.
- دستگاه در بالای وسایل گرمازا، مانند اجاق گاز نصب نشود. حداقل فاصله از وسایل گرمازا ۴۵ سانتیمتر توصیه میشود.
- حداقل فاصله افقی از کابینتهای مجاور ۱۰ سانتیمتر و حداقل فاصله از دیوار مقابل یک متر باشد.
- دیوار باید از مصالح ساختمانی مستحکم و مناسب ساخته شده باشد.
- ضوابط ایمنی و استانداردهای ملی لازم گازسوز در هنگام نصب رعایت گردد.
- لولهکشی آب و گاز مطابق آنچه که در این راهنما آمده است انجام شده باشد.
- برای استفاده بهینه از آب گرم مصرفی، بهتر است محل نصب تا حد ممکن به بیشترین محل مصرف آب گرم مصرفی نزدیک باشد.
- در مواردی که از دودکش دوجداره استفاده نمیشود، حداقل فضای لازم به میزان ۳۰ سانتیمتر در اطراف دستگاه با امکان ورود هوای احتراق از دریچههای مخصوص ورود هوا فراهم باشد. این دریچهها هرگز نباید بسته شده و ابعاد آن کوچک گردد.
- نصب دستگاه الزاماً توسط سرویسکاران مجاز انجام شود. در صورتی که به هر علتی توسط اشخاص غیرمجاز دستگاه نصب شود، موجب سلب کامل مسئولیت فروشنده گردیده و دستگاه مشمول ضمانت نخواهد بود.
- استفاده از دودکش ثابت و مناسب الزامی میباشد.
- استفاده از شیر گاز مستقل برای این دستگاه الزامی است.
- نصب دستگاه در اتاق خواب، حمام، توالت و فضاهای بدون تهویه اکیداً ممنوع میباشد.
- دستگاه در معرض برخورد اجسام نباشد و عبور و مرور از کنار آن انجام نگردد.
- در نصب دستگاه بر روی دیوارهای مخصوص، دیوارهای آجری، بتنی که تحمل حداقل ۵۰ کیلوگرم را دارند، از رولپلاکهای مخصوص (سایز M6) استفاده نمایید.
- سوخت این دستگاه، گاز طبیعی (شهری) میباشد. در صورت الزام به استفاده از گاز مایع، تبدیل سوخت باید توسط سرویسکار مجاز انجام گیرد.
- لولهکشی گاز، محل نصب شوفاژ و محل نصب شوفاژ مطابق ضوابط ایمنی و استانداردهای ملی مطابقت داشته و مورد تأیید مراجع ذیصلاح باشد.
- با توجه به احتمال وجود خاک و ذرات دیگر در شبکه لولهکشی گاز، قبل از نصب دستگاه لازم است لولههای مدار گرمایش و مدار آب گرم مصرفی شستشو گردیده و عاری از ناخالصی شود.
شرح پنل کنترل
A: دمای تنظیمی / دمای حال حاضر آب گرم / کد خطا
B: نشانگر زمستانی
C: نشانگر فعال بودن / نبودن وضعیت تابستانی
D: نشانگر فعال بودن / نبودن سیستم گرمایش
E: نشانگر توان خروجی مصرفی
F: نشانگر استفاده / عدم استفاده از ترموستات اتاقی
G: نشانگر قفل بودن / نبودن دستگاه
H: نشانگر میزان قدرت شعله
I: نشانگر سیستم تایمر
J: نشانگر حالت برنامهریزی
K: نشانگر فعال بودن / نبودن ضدیخ
L: نشانگر روشن بودن دستگاه
M: نشانگر فعال بودن / نبودن پمپ
N: مانومتر فشار آب
کلیدهای پنل کنترل
۱- کلید روشن/خاموش (ON/OFF): این کلید برای انتخاب وضعیت تابستانی/زمستانی و یا روشن یا خاموش بودن دستگاه میباشد. همچنین کلید محو خروج از تنظیمات برنامه را نیز انجام میدهد.
۲- کلید تنظیم (SET): جهت ورود به تنظیمات مختلف مورد استفاده قرار میگیرد.
۳- کلید افزایش (UP): جهت افزایش دما و یا افزایش سایر متغیرها و بازگشت به مرحله قبلی در هنگام انجام تنظیمات.
۴- کلید کاهش (DOWN): جهت کاهش دما و سایر متغیرها و تأیید مرحله جاری در هنگام انجام تنظیمات.
۵- کلید تنظیم ساعت (TIMER): جهت تنظیم ساعت و زمان دستگاه. وقتی که دستگاه خاموش نیست و هنگامی که دستگاه روشن است و در وضعیت زمستانی قرار دارد، به منظور تنظیم برنامهریزی و زمانبندی برای مدار گرمایش مورد استفاده قرار میگیرد.
۶- کلید تعمیر سیستم: (استفاده فقط توسط تکنسین مجاز شرکت)
۷- کلید برگرداندن کلیه تنظیمات به حالت اولیه (دکمه Reset)
طریقه راهاندازی دستگاه
پس از نصب دستگاه و تکمیل کلیه اتصالات (شامل دودکش، لولههای آب و گاز) با رعایت کلیه موارد ایمنی مندرج در این دستورالعمل، بهخصوص شستشوی کامل مدار گرمایش شوفاژ، اطمینان حاصل نمایید سپس به ترتیب زیر عمل شود:
الف) رعایت موارد ایمنی دستگاه
۱- شیرهای ورود و خروج شوفاژ و ورودی آب مصرفی را باز نموده و اطمینان حاصل شود که هیچگونه نشتی آب مشاهده نمیشود.
۲- شیر ورودی گاز به دستگاه را باز نموده و از عدم وجود هرگونه نشتی اطمینان حاصل نمایید.
۳- از اتصال صحیح و محکم دودکش و باز بودن مسیر آن اطمینان حاصل گردد.
۴- کابل برق دستگاه را به برق وصل نمایید.
ب) آبگیری و هواگیری مدار گرمایشی شوفاژ
۱- پس از باز نمودن شیر رفت و برگشت گرمایش و آب سرد ورودی شیر پرکن را در خلاف جهت عقربههای ساعت بچرخانید تا عقربه فشارسنج دستگاه بین ۱ تا ۱/۵ بار را نشان دهد. سپس شیر پرکن را در جهت عقربههای ساعت بچرخانید تا شیر پرکن بسته شود.
۲- شیر تخلیه هوا روی رادیاتورها را تکتک باز نموده و هواگیری نمایید (توضیح در پایین صفحه).
۳- فشارسنج را مشاهده نمایید. چنانچه عقربه فشار بین ۱ تا ۱/۵ بار را نشان داد، نشاندهنده فشار مناسب دستگاه میباشد.
۴- در صورتی که فشارسنج روی دستگاه فشار کمتر از ۱ بار را نشان دهد، شیر پرکن را مجدداً باز کنید.
۵- شیر پرکن مدار گرمایش شوفاژ را در خلاف جهت عقربههای ساعت کمی (حدود یک دور) بچرخانید تا آب به مدار وارد گردد. پس از رسیدن فشار مدار حدود ۱ تا ۱/۵ بار، شیر پرکن دستگاه را در جهت عقربههای ساعت بچرخانید تا شیر پرکن کاملاً بسته شود. در این لحظه عملیات آبگیری و هواگیری مدار گرمایش به پایان یافته و دستگاه آماده بهرهبرداری میباشد.
توجه: چنانچه فشار مدار گرمایش در حین کارکرد دستگاه افت نموده و به کمتر از ۱/۵ بار برسد، دستگاه خاموش شده و کد E5 بر روی صفحه نمایش ظاهر خواهد شد. در این حالت لازم است آبگیری مجدد و تکرار کلیه عملیات مندرج در بند (ب) انجام پذیرد.
