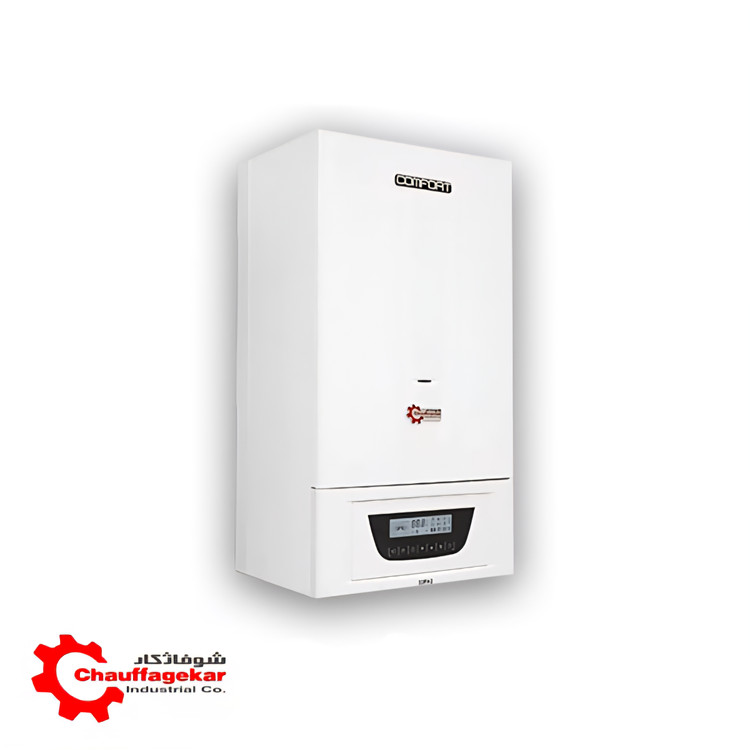

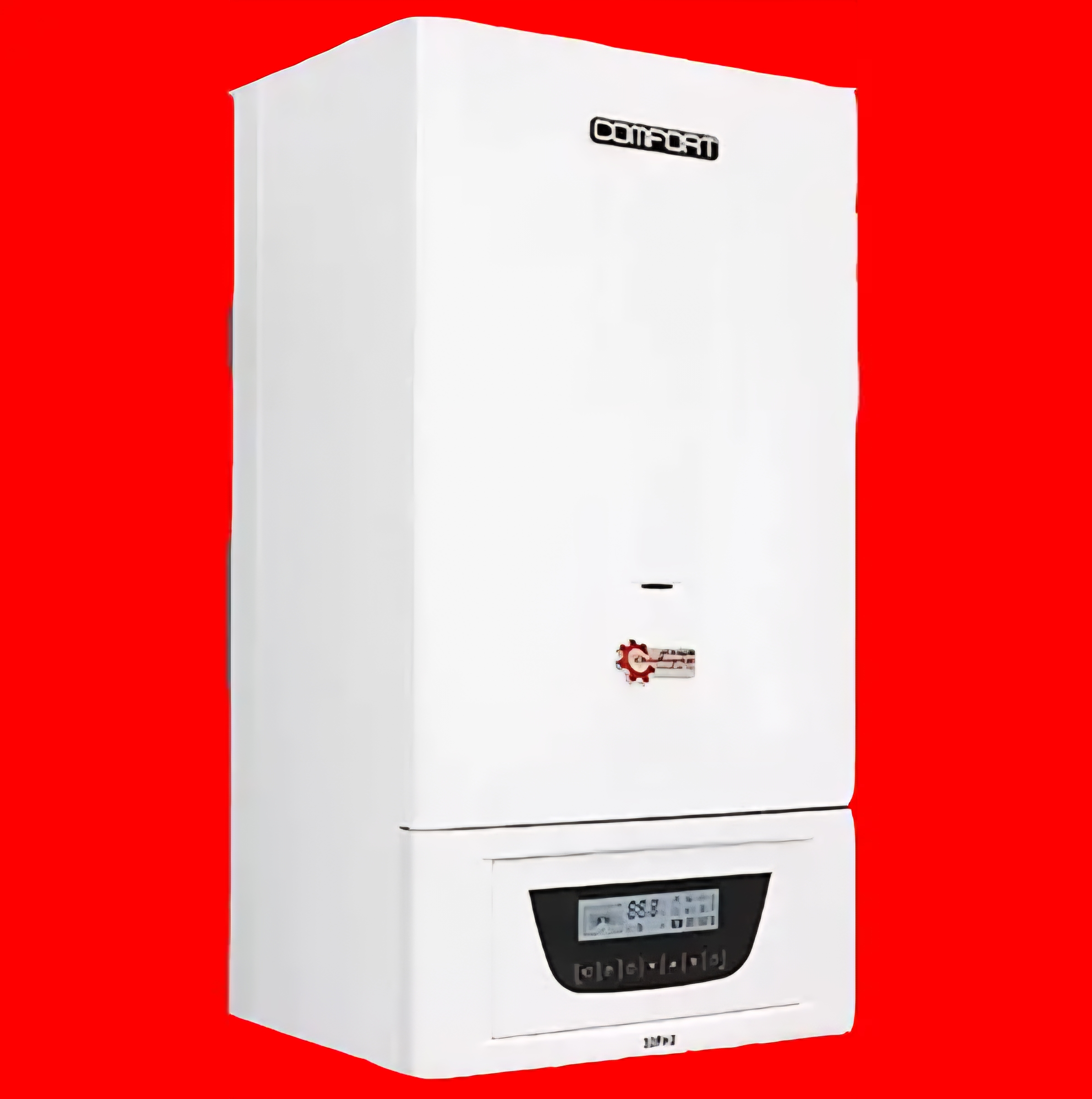

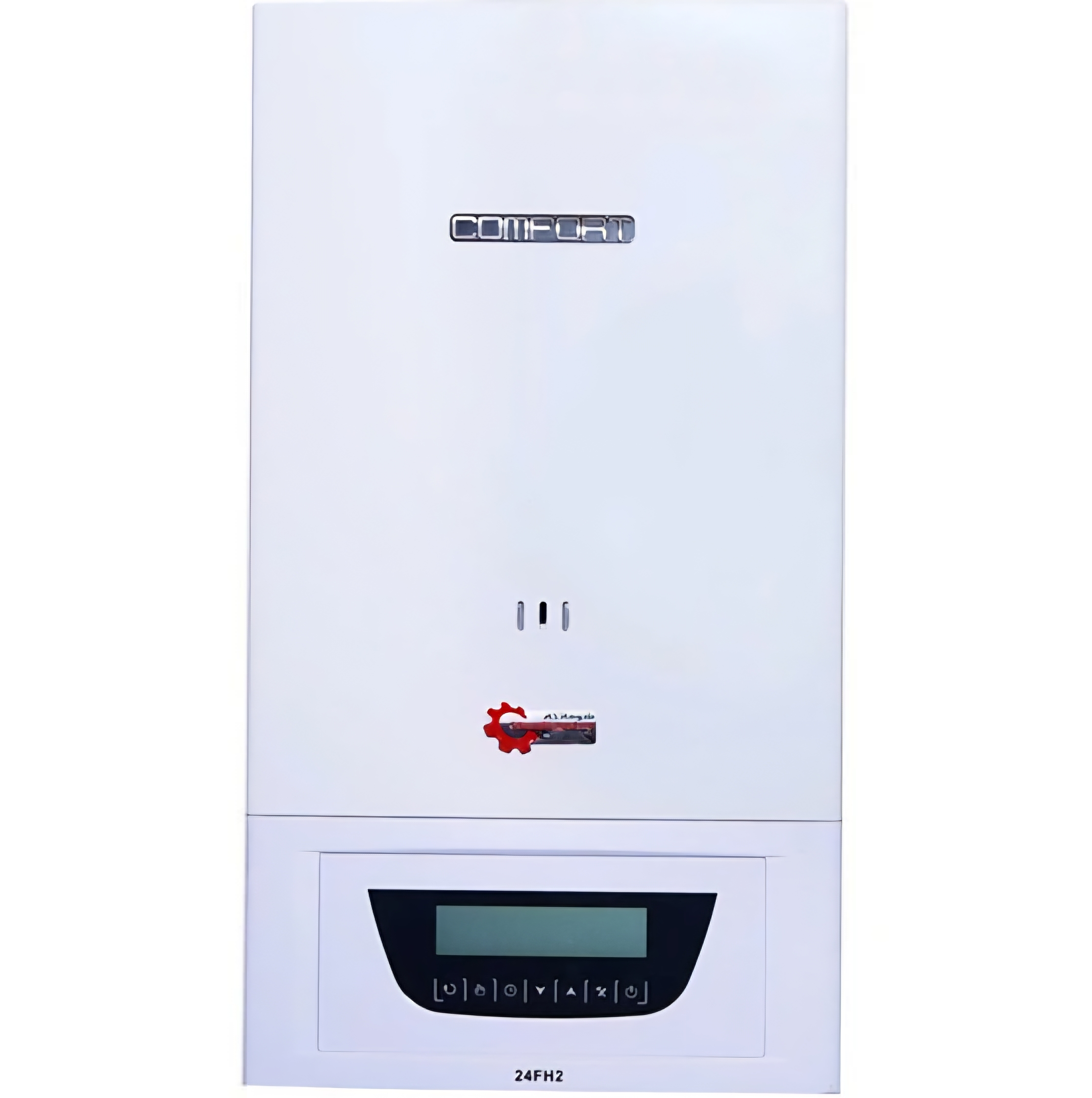

پکیج شوفاژ دیواری شوفاژکار مدل کامفورت 24FH2

 خریدار گرامی

از حسن انتخاب و خرید شما سپاسگزاریم. دستگاه خریداری شده جهت تأمین گرمایش و آب گرم مصرفی شما طراحی و ساخته شده است. این دستگاه دارای 6 ماه ضمانت تعویض و ۲۴ ماه گارانتی قطعات می‌باشد و به منظور رعایت اصول ایمنی و کاربری، نصب این محصول در تمام نقاط ایران توسط نمایندگان مجاز روبرو به‌صورت رایگان انجام می‌پذیرد.

این دستورالعمل برای پکیج شوفاژ دیواری کامفورت و برای مدل‌های 20FH2 ،24FH2، 28FH2، 32FH2 و 40FH2 تدوین شده است. خواهشمند است قبل از استفاده از دستگاه و به منظور آشنایی کامل با طرز کار و ویژگی‌های آن، این دستورالعمل را با دقت مطالعه فرمایید.

ویژگی‌های پکیج شوفاژ دیواری کامفورت

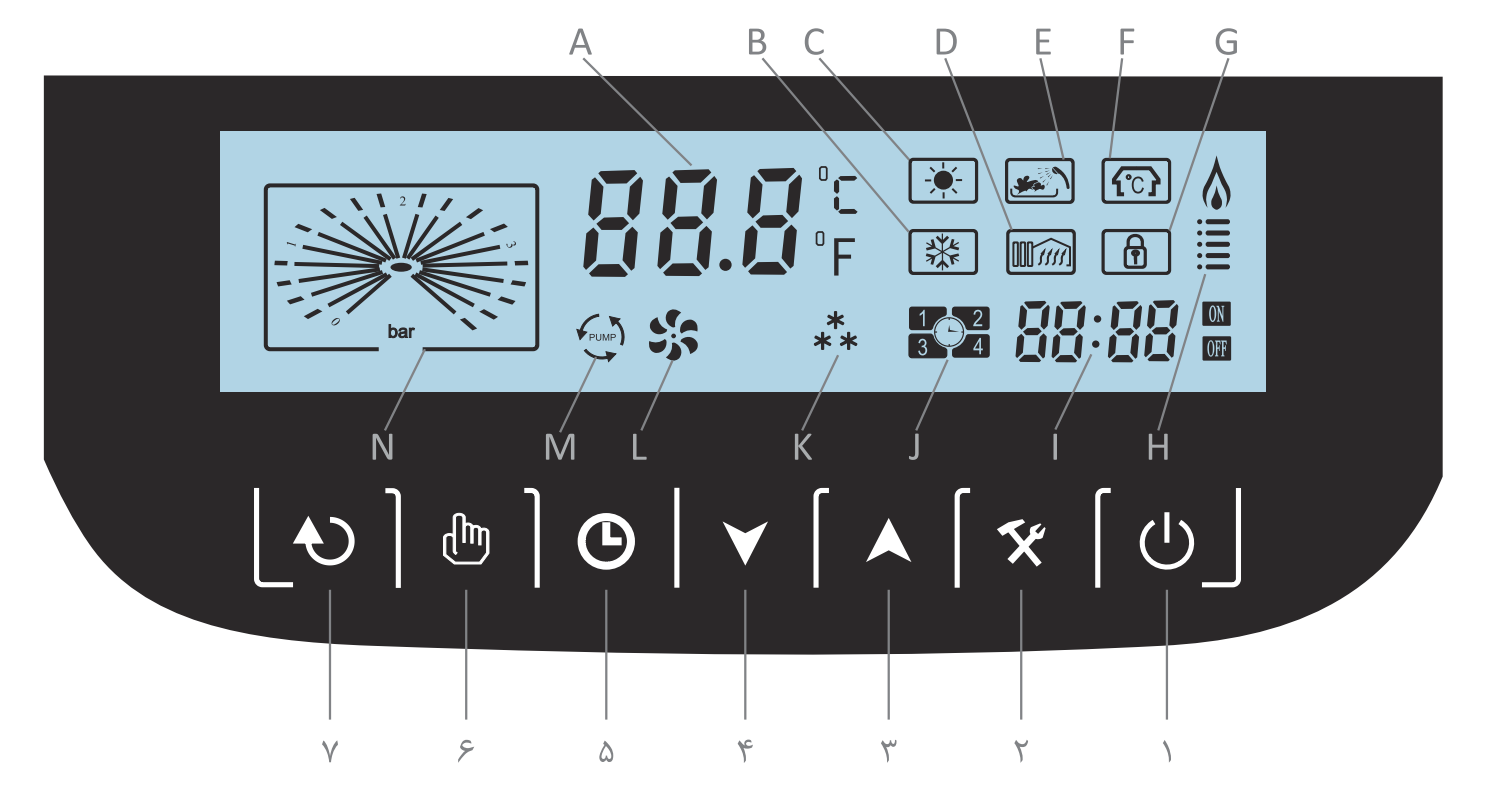

• مجهز به پنل کنترل هوشمند کاملاً دیجیتال جهت تنظیمات مورد نیاز کاربر
• راندمان حرارتی بالا و صرفه‌جویی در مصرف انرژی
• تأمین آب گرم مصرفی دائمی و بدون کاهش دما
• توانایی عملکرد دستگاه در فشار کم آب مصرفی
• حداقل صدا در حین کارکرد و در زمان روشن شدن
• تولید شده بر اساس پیشرفته‌ترین استانداردهای بین‌المللی
• دارای بالاترین ضریب ایمنی از سیستم ضد یخ‌زدگی، ضد گیرپاژ پمپ و ضد گرفتگی دودکش
• مجهز به سیستم عیب‌یاب هوشمند الکترونیکی
• قابلیت استفاده از هوای محیط بیرونی با نصب دودکش دوجداره
• قابلیت استفاده از ترموستات اتاقی سیم‌دار و بدون سیم
• توانایی کار با سیستم گرمایش از کف
• تنظیم اتوماتیک میزان مصرف سوخت بر اساس نیاز به دمای مختلف گرمایش و آب گرم مصرفی
• به‌کارگیری محفظه احتراق با مرغوب‌ترین جنس و استفاده از بردهای سرامیکی جهت عایق نمودن محفظه احتراق
• دارای مبدل ثانویه صفحه‌ای با راندمان بالا
• قابلیت فعال‌سازی حالت برنامه‌ریزی

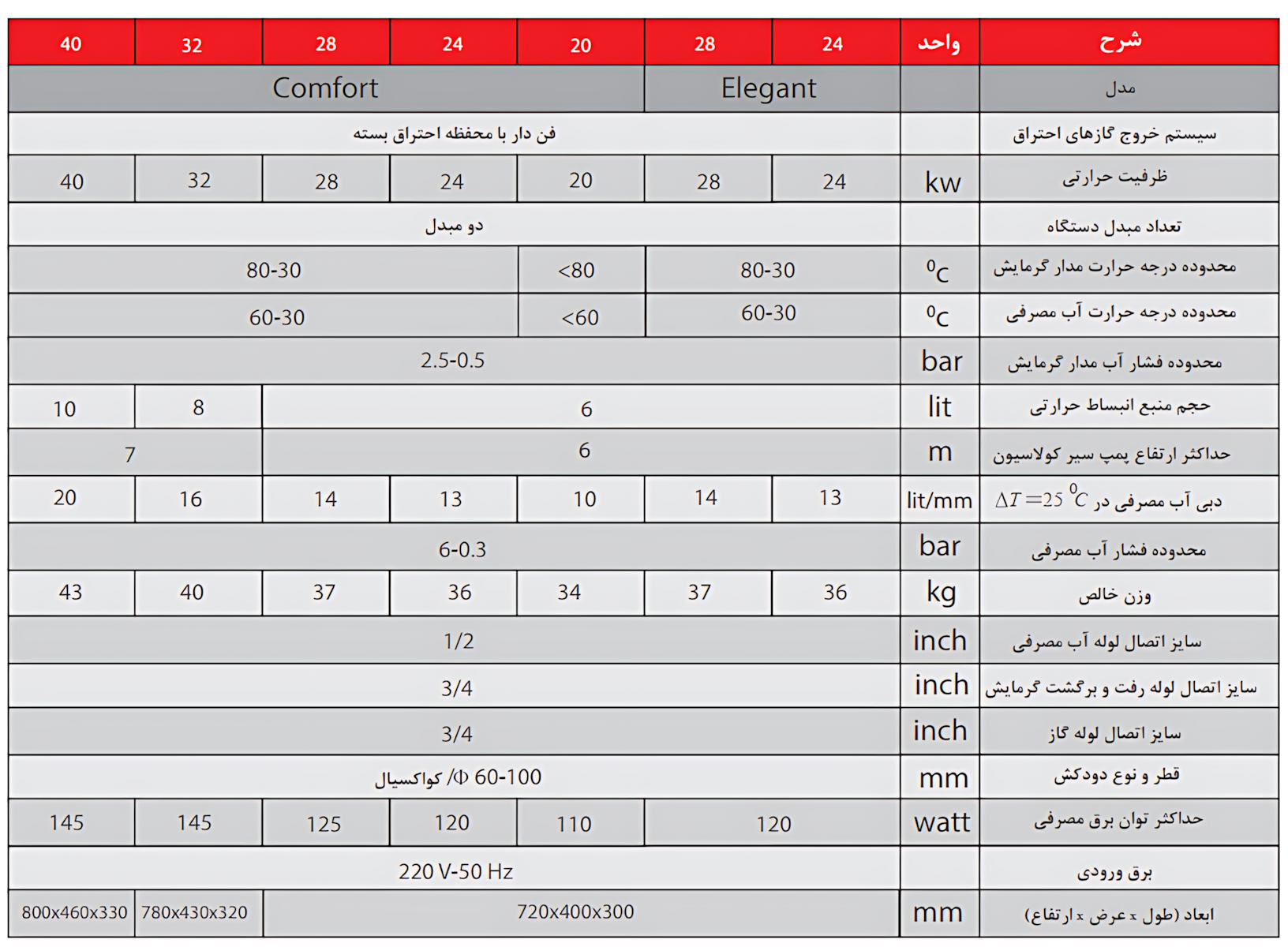

مشخصات فنی پکیج  شوفاژ دیواری کامفورت

توان گرمایشی دستگاه

انتخاب ظرفیت دستگاه با توجه به موقعیت ساختمان، شرایط آب و هوایی منطقه و مصالح ساختمانی استفاده شده، متفاوت می‌باشد. مدل 20 کیلووات برای واحدهای حداکثر 110 مترمربع ، مدل ۲۴ کیلووات برای واحدهای حداکثر ۱۳۰ مترمربع، مدل ۲۸ کیلووات برای واحدهای حداکثر ۱۶۰ مترمربع، مدل ۳۲ کیلووات برای واحدهای حداکثر ۱۹۰ مترمربع و مدل ۴۰ کیلووات برای واحدهای حداکثر ۲۵۰ مترمربع پیشنهاد می‌گردد. (متراژهای پیشنهادی برای مناطق با آب و هوای معتدل می‌باشد.)

شرایط ایمنی نصب دستگاه

در نصب پکیج شوفاژ دیواری، رعایت موارد ذیل الزامی می‌باشد:

• مواد قابل اشتعال در مجاورت محل نصب وجود نداشته باشد.
• دستگاه در بالای وسایل گرمازا، مانند اجاق گاز نصب نشود. حداقل فاصله از وسایل گرمازا ۴۵ سانتی‌متر توصیه می‌شود.
• حداقل فاصله افقی از کابینت‌های مجاور ۱۰ سانتی‌متر و حداقل فاصله از دیوار مقابل یک متر باشد.
• دیوار باید از مصالح ساختمانی مستحکم و مناسب ساخته شده باشد.
• ضوابط ایمنی و استانداردهای ملی لازم گازسوز در هنگام نصب رعایت گردد.
• لوله‌کشی آب و گاز مطابق آنچه که در این راهنما آمده است انجام شده باشد.
• برای استفاده بهینه از آب گرم مصرفی، بهتر است محل نصب تا حد ممکن به بیشترین محل مصرف آب گرم مصرفی نزدیک باشد.
• در مواردی که از دودکش دوجداره استفاده نمی‌شود، حداقل فضای لازم به میزان ۳۰ سانتی‌متر در اطراف دستگاه با امکان ورود هوای احتراق از دریچه‌های مخصوص ورود هوا فراهم باشد. این دریچه‌ها هرگز نباید بسته شده و ابعاد آن کوچک گردد.
• نصب دستگاه الزاماً توسط سرویس‌کاران مجاز انجام شود. در صورتی که به هر علتی توسط اشخاص غیرمجاز دستگاه نصب شود، موجب سلب کامل مسئولیت فروشنده گردیده و دستگاه مشمول ضمانت نخواهد بود.
• استفاده از دودکش ثابت و مناسب الزامی می‌باشد.
• استفاده از شیر گاز مستقل برای این دستگاه الزامی است.
• نصب دستگاه در اتاق خواب، حمام، توالت و فضاهای بدون تهویه اکیداً ممنوع می‌باشد.
• دستگاه در معرض برخورد اجسام نباشد و عبور و مرور از کنار آن انجام نگردد.
• در نصب دستگاه بر روی دیوارهای مخصوص، دیوارهای آجری، بتنی که تحمل حداقل ۵۰ کیلوگرم را دارند، از رول‌پلاک‌های مخصوص (سایز M6) استفاده نمایید.
• سوخت این دستگاه، گاز طبیعی (شهری) می‌باشد. در صورت الزام به استفاده از گاز مایع، تبدیل سوخت باید توسط سرویس‌کار مجاز انجام گیرد.
• لوله‌کشی گاز، محل نصب شوفاژ و محل نصب شوفاژ مطابق ضوابط ایمنی و استانداردهای ملی مطابقت داشته و مورد تأیید مراجع ذیصلاح باشد.
• با توجه به احتمال وجود خاک و ذرات دیگر در شبکه لوله‌کشی گاز، قبل از نصب دستگاه لازم است لوله‌های مدار گرمایش و مدار آب گرم مصرفی شستشو گردیده و عاری از ناخالصی شود.
