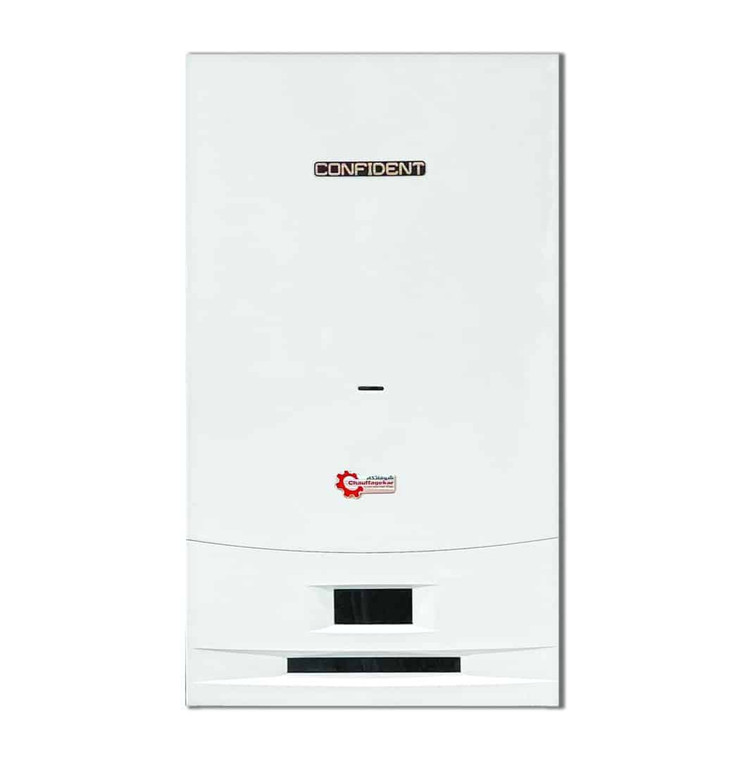

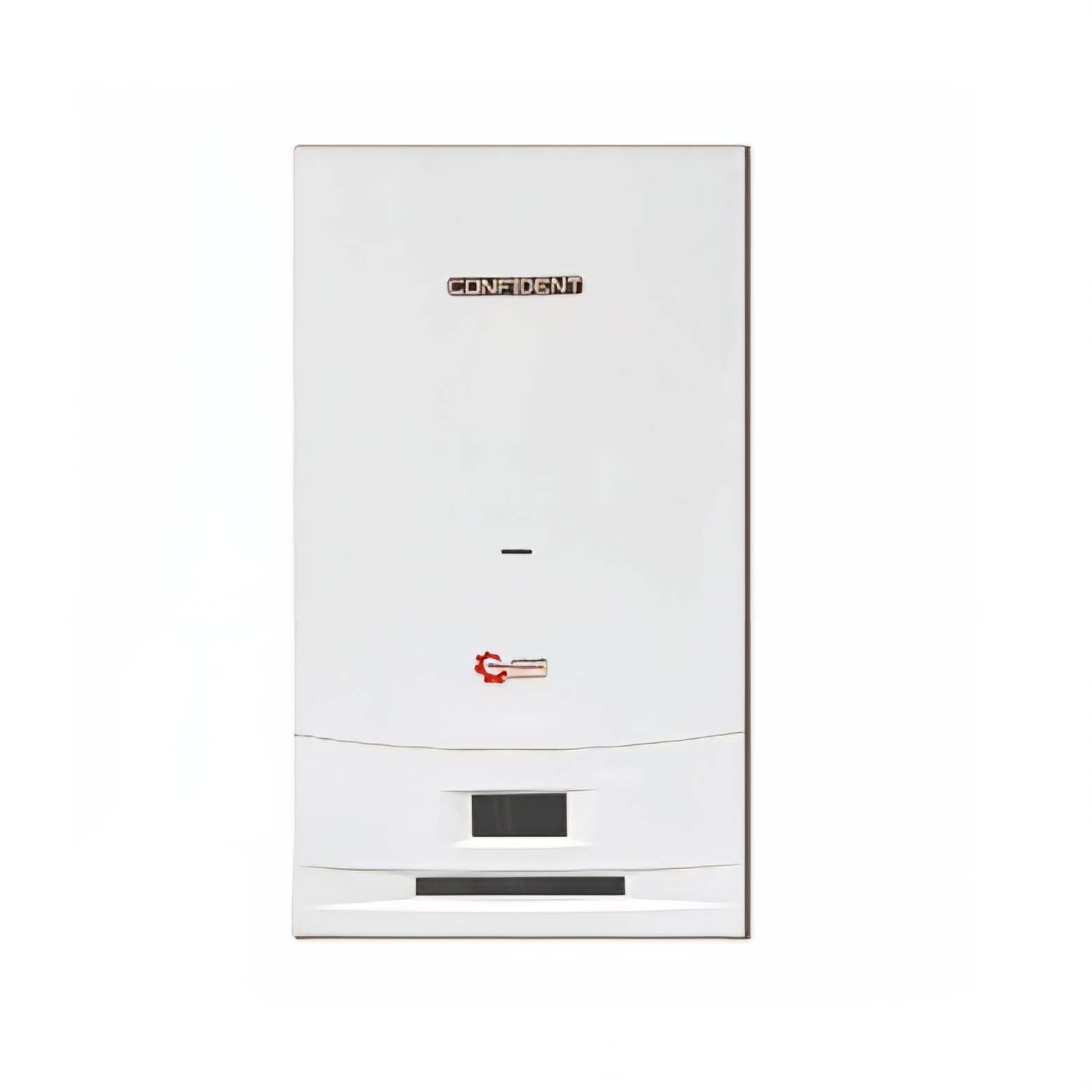

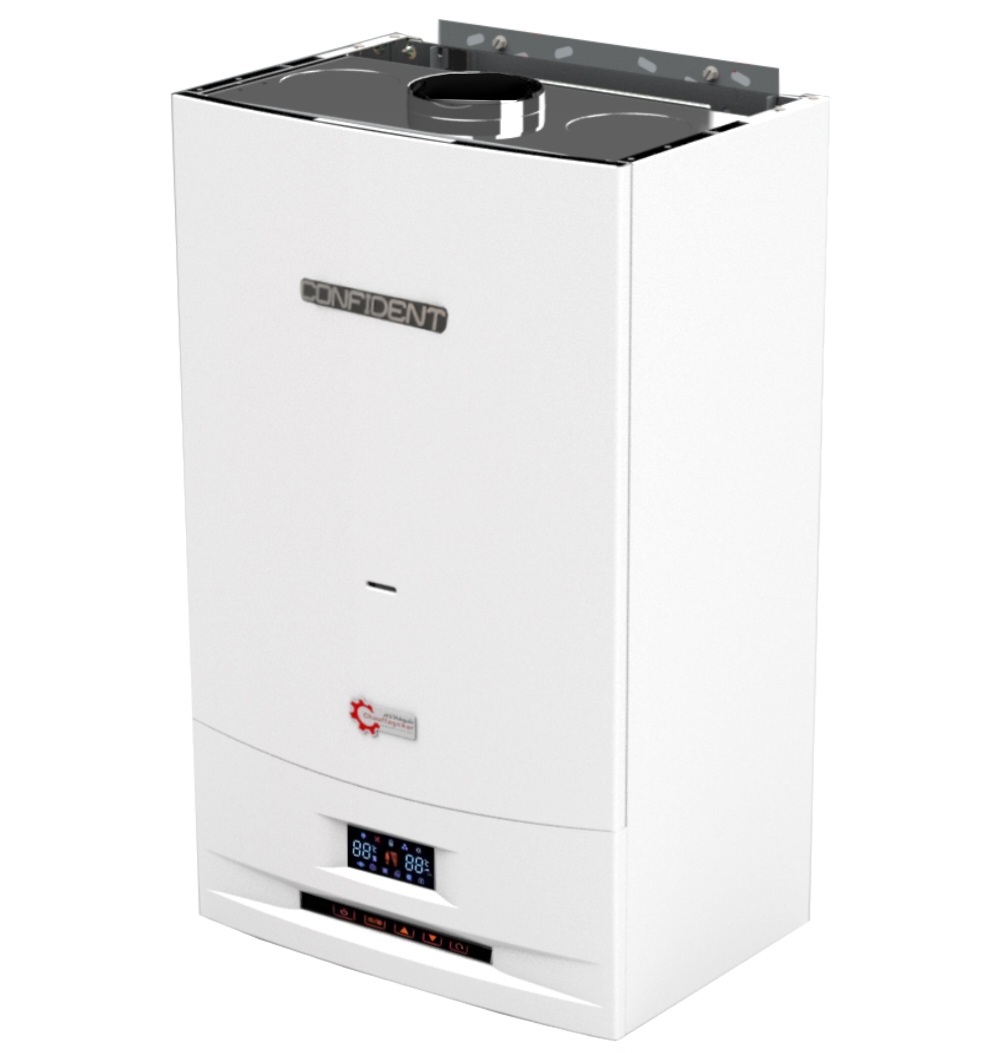

پکیج دیواری شوفاژکار مدل کانفیدنت ظرفیت ۵۰ هزار

خریدار گرامی:

از حسن انتخاب و خرید شما سپاسگزاریم. دستگاه خریداری شده جهت تأمین گرمایش و آب گرم رفاهی شما طراحی و ساخته شده است. این دستگاه دارای ۶ ماه ضمانت تعویض و ۲۴ ماه گارانتی قطعات می‌باشد و به منظور رعایت اصول ایمنی و کاربری، نصب این محصول در تمام نقاط ایران توسط نصابان مجاز و مجرب به صورت رایگان انجام می‌شود.

این دستورالعمل برای پکیج شوفاژ دیواری کامفورت و برای مدل 50FH2 تدوین شده است. خواهشمند است قبل از استفاده از دستگاه و به منظور آشنایی کامل با طرز کار و ویژگی‌های آن، این دستورالعمل را با دقت مطالعه فرمایید.

ویژگی‌های پکیج شوفاژ دیواری مدل کامفیدنت 50FH2

• مجهز به پنل کنترل هوشمند کاملاً دیجیتال جهت تنظیمات مورد نیاز کاربر

• راندمان حرارتی بالا و صرفه‌جویی در مصرف انرژی

• تأمین آب گرم مصرفی دائمی و بدون کاهش دما

• توانایی عملکرد دستگاه در فشار کم آب مصرفی

• حداقل صدا در حین کارکرد و در زمان روشن شدن

• تولید شده بر اساس پیشرفته‌ترین استانداردهای بین‌المللی

• دارای سیستم‌های ایمنی اعم از سیستم ضد یخ‌زدگی، ضد گیرپاژ پمپ و ضد گرفتگی دودکش

• مجهز به سیستم عیب‌یاب هوشمند الکترونیکی

• قابلیت استفاده از هوای محیط بیرونی با نصب دودکش دوجداره

• قابلیت استفاده از ترموستات اتاقی سیم‌دار و بدون سیم

• توانایی کار با سیستم گرمایش از کف

• تنظیم اتوماتیک میزان مصرف سوخت بر اساس نیاز به دمای مختلف گرمایش و آب گرم مصرفی

• به‌کارگیری محفظه احتراق با مرغوب‌ترین جنس و استفاده از بردهای سرامیکی جهت عایق نمودن محفظه احتراق

• دارای مبدل ثانویه صفحه‌ای با راندمان بالا

• دارای سیستم هوشمند کنترل از راه دور (WiFi)

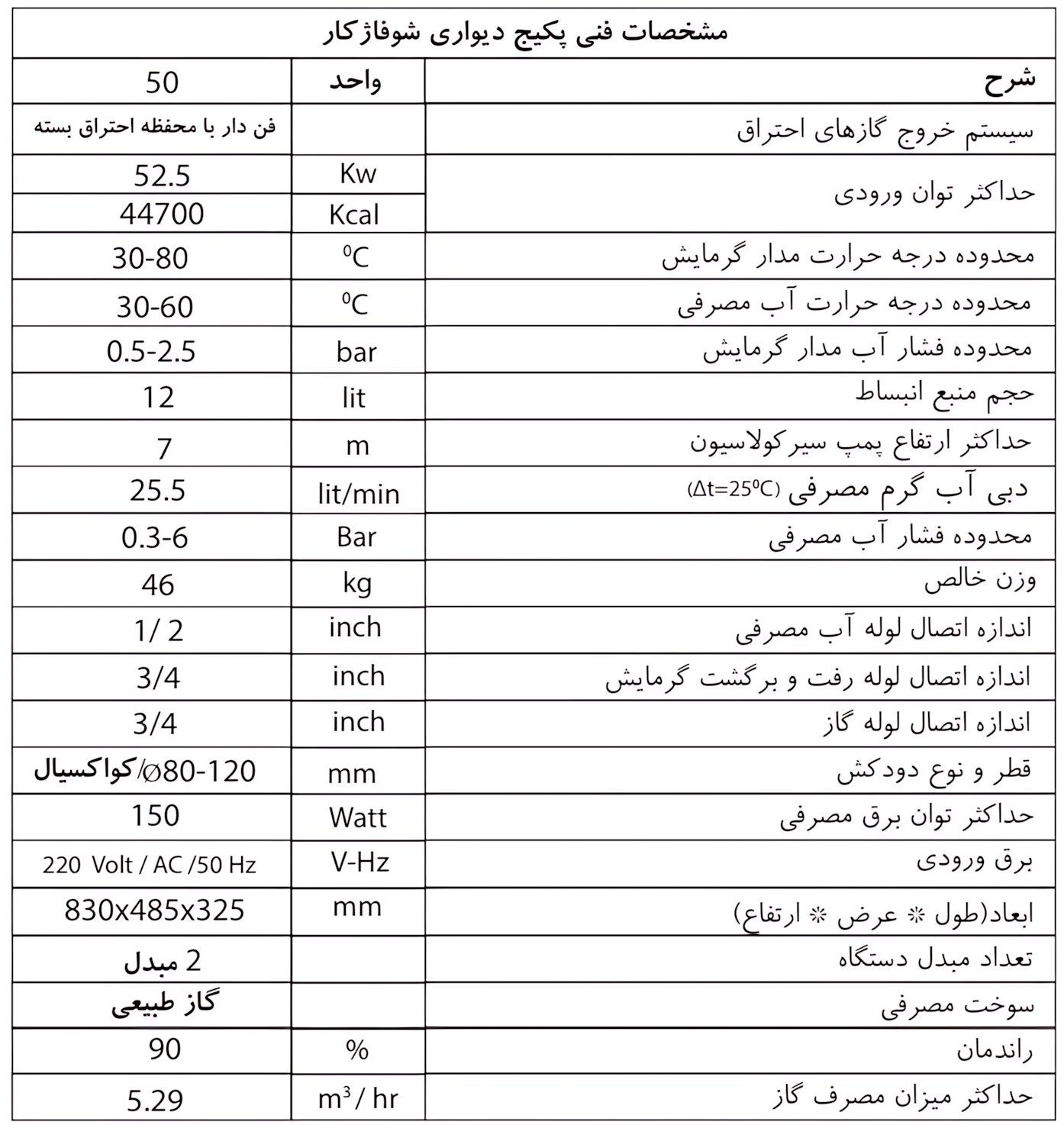

مشخصات فنی  پکیج شوفاژ دیواری کانفدینت

توان گرمایشی دستگاه

انتخاب ظرفیت دستگاه با توجه به موقعیت ساختمان، شرایط آب و هوایی منطقه و مصالح ساختمانی استفاده شده، متفاوت می‌باشد. مدل 50 کیلووات برای واحدهای تا حداکثر 350 متر مربع پیشنهاد می‌گردد. (متراژهای پیشنهادی برای مناطق با آب و هوای معتدل می‌باشد.)

شرایط ایمنی نصب دستگاه

• مواد قابل اشتعال در مجاورت محل نصب وجود نداشته باشد.

• دستگاه در بالای وسایل گرمازا مانند اجاق گاز نصب نشود. حداقل فاصله افقی از وسایل گرمازا ۴۵ سانتی‌متر توصیه می‌شود.

• حداقل فاصله افقی از کابینت‌های مجاور ۱۰ سانتی‌متر و حداقل فاصله از دیوار مقابل یک متر باشد.

• دیوار محل نصب از مصالح ساختمانی مستحکم و مناسب ساخته شده باشد.

• ضوابط ایمنی و استانداردهای ملی لازم گازسوز در هنگام نصب رعایت گردد.

• لوله‌کشی‌های آب و گاز مطابق آنچه که در این راهنما آمده است انجام شده باشد.

• غیرمجاز دستگاه نصب شود، موجب سلب کامل مسئولیت فروشنده گردیده و دستگاه مشمول ضمانت نخواهد بود.

• استفاده از دودکش ثابت و مناسب الزامی می‌باشد.

• استفاده از شیر گاز مستقل برای این دستگاه الزامی است.

• نصب دستگاه در اتاق خواب، حمام، توالت و فضاهای مربوط به آن‌ها اکیداً ممنوع می‌باشد.

• دستگاه در معرض برخورد احتمالی با اشیاء و عبور و مرور نصب نگردد.

• در نصب دستگاه از رول‌بولت‌های مخصوص دیوارهای آجری، بتنی که تحمل بار حداقل ۵۰ کیلوگرم را دارند (اندازه M6 استفاده نمایید).

• برای استفاده بهینه از آب گرم مصرفی، سعی شود فاصله محل نصب تا حد ممکن به بیشترین محل مصرف آب گرم مصرفی نزدیک باشد.

• نصب دستگاه الزاماً توسط سرویس‌کاران مجاز انجام شود. سوخت این دستگاه گاز طبیعی (شهری) می‌باشد. در صورت الزام به استفاده از گاز مایع، تبدیل سیستم سوخت ضروری می‌باشد. تبدیل سیستم سوخت باید توسط سرویس‌کاران مجاز انجام گردد.

• اطمینان حاصل شود که لوله‌کشی و محل نصب شوفاژ با ضوابط ایمنی و استانداردهای ملی مطابقت داشته و مورد تأیید مراجع ذیصلاح باشد.

• با توجه به احتمال وجود خاک و ذرات دیگر در شبکه لوله‌کشی آب، می‌بایست قبل از نصب دستگاه لوله‌های مدار گرمایش و مدار آب گرم مصرفی شستشو گردیده و عاری از ناخالصی شود.

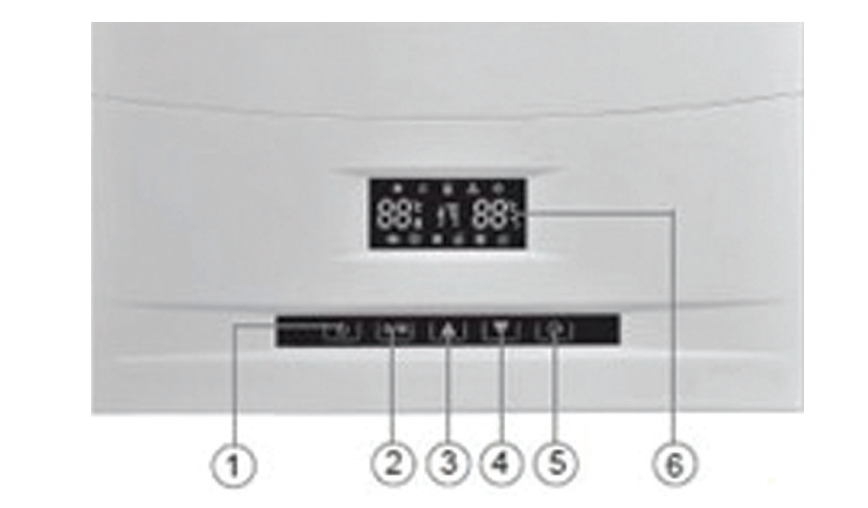

شرح کنترل پنل

۱- کلید روشن/خاموش (ON/OFF)
۲- کلید تغییر وضعیت (MODE)
۳- کلید افزایش (UP)
۴- کلید کاهش (DOWN)
۵- کلید ریست (RESET)
۶- نمایش اطلاعات (DISPLAY)

روش راه‌اندازی دستگاه

دکمه‌های روی پنل کنترل اصلی

روی صفحه کنترل اصلی، دکمه‌ها را فشار دهید.

[ON/OFF] دکمه روشن/خاموش: برای روشن یا خاموش کردن پکیج، این دکمه را به مدت بیش از ۵ ثانیه فشار دهید. بعد از قفل شدن صفحه نمایش، این دکمه برای باز کردن قفل است. به هنگام تنظیم وضعیت، این دکمه تأیید می‌باشد.

[Mode] دکمه تغییر حالت: این دکمه تغییر حالت از زمستانه به تابستانه و بالعکس می‌باشد. زمانی که پکیج روشن است و وقتی پکیج خاموش است، این دکمه تنظیم می‌باشد.

[Up] دکمه افزایش: برای افزایش دمای گرمایش و آب گرم بهداشتی.

[Down] دکمه کاهش: برای کاهش دمای گرمایش و آب گرم بهداشتی.

[Reset] دکمه ریست: به هنگام به کار کردن پکیج برای ریست کردن آن و شروع به کار مجدد پکیج به کار رود. بعد از ورود به منو و تنظیم وضعیت، این دکمه را فشار دهید تا اطلاعات ذخیره شوند و سپس از منو خارج شوید.

روش روشن و خاموش کردن پکیج

برای روشن یا خاموش کردن پکیج، دکمه On/Off را به مدت بیش از ۵ ثانیه فشار دهید.
